KAESER FILTERS van 0,6 tot 32,0 m³/min

Optimale persluchtkwaliteit op voordelige wijze

KAESER FILTERS zijn de sleutelcomponenten om perslucht in alle zuiverheidsklassen conform ISO 8573-1 te behandelen. Dit doen ze met een zeer gering drukverschil. Dankzij de servicevriendelijke constructie gaat het openen en sluiten van de filterbehuizing foutloos en eenvoudig en kunnen elementen snel en schoon worden verwisseld.

  • Volumestroom: 0,60 tot 32,0 m³/min
  • Max. werkdruk: 16 bar
  • Max. bedrijfstemperatuur: 66 °C

Uw voordelen

  • Normconforme zuiverheid:
    KAESER FILTERS maken gebruik van moderne, diep geplisseerde filtermedia voor het verwijderen van partikels en aerosols. Krachtige koolstofvezellagen houden oliedampen tegen. De uitstekende prestatiedata van de KAESER FILTERS werden conform ISO 12500 berekend en door het onafhankelijke testinstituut Lloyd's Register bevestigd.
  • Lager drukverlies, hoge besparing:
    KAESER FILTERS hebben een ruim gedimensioneerde behuizing en filtervlakken, een innovatieve stromingsgeleiding en krachtige filtermedia. Hierdoor wordt een tot 50% lager drukverlies in vergelijking met gangbare filters bereikt. Dit blijft bij een standtijd van het filterelement praktisch constant. Resultaat? Minder kosten en CO2-uitstoot, en ook ontlasting voor de voorgeschakelde compressoren.
  • Servicevriendelijke constructie – zekere hantering:
    KAESER FILTERS hebben een corrosiebestendige aluminium behuizing en stabiele filterelementen. De praktische bajonetsluiting zorgt voor automatische positionering van de behuizings- en elementafdichting. Zo wordt gewaarborgd dat een filterbehuizing alleen bij een geplaatst filterelement kan worden afgedicht. Een arrêteerschroef voorkomt onbedoeld openen van de behuizing onder druk en dient voor ontluchting van de behuizing.

De ideale aanvulling: de AQUAMAT olie-water-scheider
Condensaatbehandelingssysteem AQUAMAT

Onze tip: Behandel condensaat vóór lozing in de riolering met AQUAMAT olie-water-scheiders. Conform de wetgeving en op voordelige wijze.



Productdetails

Persluchtzuiverheid voor elke behoefte

Filtergraad KB Coalescentiefilter
Basic
KE Coalescentiefilter
Extra
KD Stoffilter
Dust
KA Actieve koolfilter
Adsorption
KBE Extra Combination KEA Carbon Combination
Initieel drukverschil bij verzadiging < 140 mbar < 200 mbar < 30 mbar
(nieuw, droog)
< 35 mbar
(nieuw, droog)
< 200 mbar < 240 mbar
Gehalte aerosol bij ingang 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Restgehalte aerosol bij uitgang volgens ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(totale oliegehalte)
Filtermedium Diep geplisseerd met ondersteunende structuur en polyester drainagevezellaag Diep geplisseerd met ondersteunende structuur High Efficiency Carbon vezellaag
Gebruik Filtratie van vaste stof- en vloeibare aerosols en vaste stofdeeltjes Gebruik als KB, maar voor hogere persluchtkwaliteit
Alternatief: filter voor de fijnste partikels volgens filtergraad KD
Uitsluitend voor filtratie van vaste stofdeeltjes Uitsluitend voor de verwijdering van oliedampen Combinatie van KB en KE; gebruik als KE, maar voor hogere waarborg van de persluchtkwaliteit Combinatie van KE en KA; filtratie van aerosols, vaste stofdeeltjes en oliedampen

Laag drukverlies, hoge besparing
KAESER FILTERS: laag drukverlies, hoge besparing

Uitgespaarde levenscycluskosten

Het drukverlies is doorslaggevend voor het rendement van een persluchtfilter. KAESER FILTERS hebben een ruim gedimensioneerde behuizing en filtervlakken, een innovatieve stromingsgeleiding en krachtige filtermedia. Hiermee wordt tot wel 50% minder drukverlies bereikt in vergelijking met op de markt gebruikelijke filters. Dit blijft gedurende de standtijd van het filterelement praktisch constant. Dit ontlast de voorgeschakelde compressoren en biedt zo een aanzienlijk kosten- en CO2-besparingspotentieel.

Wil u meer weten over hoe Kaeser de levenscycluskosten doet dalen?

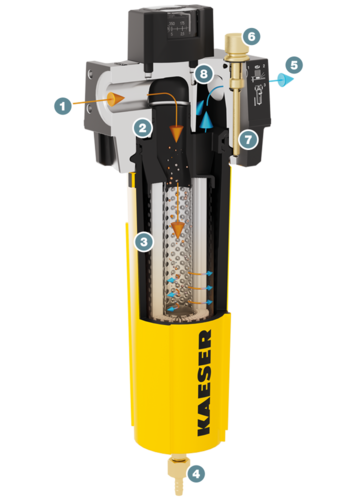

Constructie en werking
KAESER filters – Constructie en werking
  1. Persluchtingang
  2. Aansluitflens, variabel
  3. Elementkop met behuizing- en elementafdichting
  4. Filterelement
  5. Condensaatuitgang (hier met automatische condensaataftap)
  6. Persluchtuitgang
  7. Arrêteerschroef
  8. Bajonetsluiting met aanslag
  9. Ontluchtingsboring
  10. Drukverschilmanometer
Hoge stofopnamecapaciteit
Permanent lage bedrijfskosten met KAESER-filters.

KAESER FILTERS bieden in vergelijking met gewone filters een aanvankelijk aanzienlijk lager drukverlies. Dankzij de hoge stofopnamecapaciteit van de filterelementen blijft deze bovendien veel langer op een laag niveau.

Gevolg: permanent lage bedrijfskosten. Het jaarlijkse onderhoud van stof- en coalescentiefilters voorkomt vooral risico’s door veroudering en zorgt voor een optimale luchtzuiverheid.

Technische gegevens KE GEWINDE

Basisuitvoering

ModelF6KE F9KE F16KE
Debiet m³/min 0,6 0,9 1,6
PersluchtaansluitingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 3,6 3,7 4,2
Spanning condensaataftap- - -

ModelF22KE F26KE F46KE
Debiet m³/min 2,2 2,6 4,6
PersluchtaansluitingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 4,4 4,5 8,4
Spanning condensaataftap- - -

ModelF83KE F110KE F142KE
Debiet m³/min 8,3 11 14,2
PersluchtaansluitingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 9,3 10,9 11,1
Spanning condensaataftap- - -

ModelF184KE F250KE F320KE
Debiet m³/min 18,4 25 32
PersluchtaansluitingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 16,2 17,9 19,9
Spanning condensaataftap- - -

Technische gegevens KA GEWINDE

Basisuitvoering

ModelF6KA F9KA F16KA
Debiet m³/min 0,6 0,9 1,6
PersluchtaansluitingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 2,3 2,3 3
Spanning condensaataftap- - -

ModelF22KA F26KA F46KA
Debiet m³/min 2,2 2,6 4,6
PersluchtaansluitingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 3,2 3,2 7,2
Spanning condensaataftap- - -

ModelF83KA F110KA F142KA
Debiet m³/min 8,3 11 14,2
PersluchtaansluitingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 8,3 9,7 10,1
Spanning condensaataftap- - -

ModelF184KA F250KA F320KA
Debiet m³/min 18,4 25 32
PersluchtaansluitingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 15,1 16,9 19,1
Spanning condensaataftap- - -

Technische gegevens KD GEWINDE

Basisuitvoering

ModelF6KD F9KD F16KD
Debiet m³/min 0,6 0,9 1,6
PersluchtaansluitingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 2,6 2,6 3,2
Spanning condensaataftap- - -

ModelF22KD F26KD F46KD
Debiet m³/min 2,2 2,6 4,6
PersluchtaansluitingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 3,5 3,5 7,5
Spanning condensaataftap- - -

ModelF83KD F110KD F142KD
Debiet m³/min 8,3 11 14,2
PersluchtaansluitingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 8,3 9,9 10,2
Spanning condensaataftap- - -

ModelF184KD F250KD F320KD
Debiet m³/min 18,4 25 32
PersluchtaansluitingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 15,4 17,2 19,4
Spanning condensaataftap- - -

Technische gegevens KB GEWINDE

Basisuitvoering

ModelF6KB F9KB F16KB
Debiet m³/min 0,6 0,9 1,6
PersluchtaansluitingG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 3,6 3,6 4,2
Spanning condensaataftap95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF22KB F26KB F46KB
Debiet m³/min 2,2 2,6 4,6
PersluchtaansluitingG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 4,4 4,5 8,4
Spanning condensaataftap95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF83KB F110KB F142KB
Debiet m³/min 8,3 11 14,2
PersluchtaansluitingG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 9,3 10,9 11,1
Spanning condensaataftap95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF184KB F250KB F320KB
Debiet m³/min 18,4 25 32
PersluchtaansluitingG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Werkdruk bar 2 - 16 2 - 16 2 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 3 - 66 3 - 66 3 - 66
Gewicht kg 16,1 17,8 19,8
Spanning condensaataftap95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
