Compacte KRYOSEC koeldrogers tot 4,5 m³/min

Robuuste, verbluffende plaatsbespaarders voor optimale bescherming tegen vocht in alle bedrijfsfases

Compacte KRYOSEC koeldrogers* overtuigen door hun hoogwaardige industriële kwaliteit "Made in Germany". Ze bieden betrouwbare bescherming tegen vocht tot een omgevingstemperatuur van +50 °C. Het lage drukverlies van het warmtewisselaarsysteem van roestvrij staal en de onderhoudsarme constructie staan garant voor rendabele exploitatie. Dankzij hun compacte constructie vindt u er plaats voor in de gebruiksomgeving – onder machineplatforms, onder werkplatforms of zelfs aan de wand (serie TAH).

  • Betrouwbaar droge perslucht van 0,35 tot 4,5 m³/min
  • Werkdruk tot 16 bar
  • Opties: Elektrische condensaataftap ECO-DRAIN en/of elektronische thermostaat voor "waarschuwing drukdauwpunt" – beide met potentiaalvrije alarmcontacten

Uw voordelen

  • Betrouwbare bescherming tegen vocht:
    KRYOSEC drogers koelen vochtige perslucht in een hoogwaardig warmtewisselsysteem van roestvrijstalen platen. Het ontstane condensaat wordt in de geïntegreerde afscheider in alle bedrijfsfases efficiënt afgescheiden. De elektronische condensaataftap ECO-DRAIN zorgt voor het betrouwbaar afvoeren van het condensaat.
  • Ook voor hoge omgevingstemperaturen:
    KRYOSEC drogers ontvochtigen ook betrouwbaar bij veeleisende bedrijfsomstandigheden. Daar spelen de grote vlakken van de warmtewisselaar en koelmiddelcondensor en de gedefinieerde koelluchtgeleiding een beslissende rol bij.
  • Normconforme industriële kwaliteit:
    KRYOSEC drogers voldoen aan de voor machines geldende veiligheidsvoorschriften (EN 60204-1). Daartoe behoren een afsluitbare aan-/uit-schakelaar en een geïntegreerde netscheider. Dankzij de hoogwaardige verwerking, de compacte constructie en hoge betrouwbaarheid zijn ze bovendien zeer geschikt voor de gerichte decentrale installatie op bijvoorbeeld productie- en bewerkingsmachines, die afhankelijk zijn van hoogwaardig behandelde perslucht.

* De koeldroger bevat gefluoreerd broeikasgas R-134a. Series TAH en TBH met hermetisch gesloten koelcircuit.

De ideale aanvulling: de AQUAMAT olie-water-scheider
Condensaatbehandelingssysteem AQUAMAT

Onze tip: Behandel condensaat vóór lozing in de riolering met AQUAMAT olie-water-scheiders. Conform de wetgeving en op voordelige wijze.



Productdetails

Uitrusting

Koelcircuit

  • Koelcircuit bestaand uit zuigercompressor
  • Ventilator-condensor-component
  • Filterdroger
  • Capillaire buis
  • Geïsoleerde lucht/lucht- en lucht/koelmiddel-warmtewisselaar met geïntegreerde condensaatafscheider van roestvrij staal (met koper gesoldeerd)
  • Hotgas-bypass-regelaar

Condensaatafvoer

Elektronisch gestuurde condensaataftap ECO DRAIN 30

  • Elektronisch gestuurde condensaataftap ECO-DRAIN 30 met kogelkraan in condensaattoevoer, inclusief isolatie koude oppervlakken

Elektronica en indicators

  • Mechanische trendweergave dauwpunt
  • Elektrische uitrusting conform EN 60204-1: afsluitbare hoofdschakelaar met geïntegreerde netscheider

Behuizing

Compacte koeldroger KRYOSEC – Geringe bouwhoogte, wandmontage mogelijk.

  • Installatiebehuizing met poedercoating met afneembare kap en machinevoeten
  • Voorbereid voor ophanging aan de wand (alleen serie TAH)

Aansluitingen

  • Uitvoering inclusief trekontlaste netkabel (zonder stekker)
  • Intern bedraad
  • Schotkoppeling voor aansluiting van de externe condensaatafvoer

Documentatie

  • Inclusief bedrijfsvoorschrift en CE-conformiteitsverklaring (EU-versie)

Optioneel: Potentiaalvrij contact "waarschuwing drukdauwpunt"

  • Aanvullende uitrusting met elektronische thermostaat met potentiaalvrije uitgang
  • Binnen in de installatie gemonteerd, klaar om te meten
  • Signaal op locatie direct op de uitgang beschikbaar
  • Bijbehorende bovenste en onderste schakellimieten instelbaar

Optioneel: Condensaataftap, inclusief potentiaalvrij contact

  • Alternatieve uitrusting met elektronische condensaataftap ECO-DRAIN 31 met potentiaalvrij alarmcontact
  • Signaal direct op de aftap beschikbaar

Constructie en werking

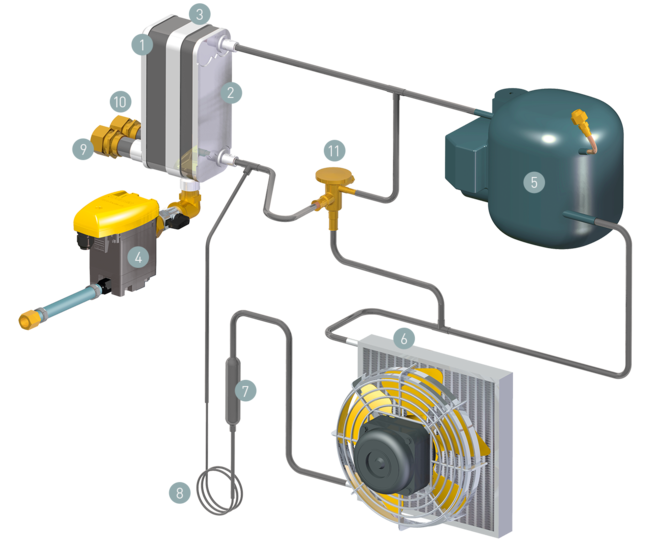

Constructieschema van de compacte koeldroger TAH en TCH
  1. Lucht/lucht-warmtewisselaar
  2. Lucht/koelmiddel-warmtewisselaar
  3. Condensaatafscheider
  4. Condensaatafvoer
  5. Koelmiddelcompressor
  6. Koelmiddelcondensor met ventilator (luchtgekoeld)
  1. Filterdroger
  2. Capillaire buis (koelmiddelverdamping en -afkoeling)
  3. Persluchtingang
  4. Persluchtuitgang
  5. Hotgas-bypass-regelaar
Technische gegevens TAH

Basisuitvoering

ModelTAH 5 TAH 7 TAH 10
Debiet m³/min 0,35 0,6 0,8
drukverlies bar 0,05 0,13 0,15
Elektrisch opgenomen vermogen bij 100 % vol. kW 0,12 0,16 0,19
Werkdruk bar 3 - 16 3 - 16 3 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 60 60 60
KoelmiddelR-134a R-134a R-134a
Gewicht kg 24 24 26
Afmetingen B x D x H mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
PersluchtaansluitingG ½ G ½ G ½
Aansluiting condensaatafvoerG ¼ G ¼ G ¼
Elektrische spanningsvoorziening230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Gewicht koelmiddel kg 0,11 0,16 0,18
Gewicht koelmiddel als CO2-equivalent t 0,2 0,2 0,3
Hermetisch koelcircuit

Technische gegevens TBH

Basisuitvoering

ModelTBH 14 TBH 16 TBH 23
Debiet m³/min 1,2 1,6 2,2
drukverlies bar 0,18 0,19 0,23
Elektrisch opgenomen vermogen bij 100 % vol. kW 0,28 0,33 0,41
Werkdruk bar 3 - 16 3 - 16 3 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 60 60 60
KoelmiddelR-134a R-134a R-134a
Gewicht kg 33 38 46
Afmetingen B x D x H mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
PersluchtaansluitingG ½ G ½ G 1
Aansluiting condensaatafvoerG ¼ G ¼ G ¼
Elektrische spanningsvoorziening230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Gewicht koelmiddel kg 0,29 0,41 0,48
Gewicht koelmiddel als CO2-equivalent t 0,4 0,6 0,7
Hermetisch koelcircuit

Technische gegevens TCH

Basisuitvoering

ModelTCH 27 TCH 33 TCH 36
Debiet m³/min 2,6 3,15 3,5
drukverlies bar 0,21 0,23 0,25
Elektrisch opgenomen vermogen bij 100 % vol. kW 0,47 0,59 0,63
Werkdruk bar 3 - 16 3 - 16 3 - 16
Omgevingstemperatuur °C 3 - 50 3 - 50 3 - 50
Ingangstemperatuur °C 60 60 60
KoelmiddelR-134a R-134a R-134a
Gewicht kg 56 66 69
Afmetingen B x D x H mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
PersluchtaansluitingG 1 G 1¼ G 1¼
Aansluiting condensaatafvoerG ¼ G ¼ G ¼
Elektrische spanningsvoorziening230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Gewicht koelmiddel kg 0,57 0,74 0,74
Gewicht koelmiddel als CO2-equivalent t 0,8 1,1 1,1
Hermetisch koelcircuit - - -

ModelTCH 45
Debiet m³/min 4,5
drukverlies bar 0,23
Elektrisch opgenomen vermogen bij 100 % vol. kW 0,91
Werkdruk bar 3 - 16
Omgevingstemperatuur °C 3 - 50
Ingangstemperatuur °C 60
KoelmiddelR-134a
Gewicht kg 75
Afmetingen B x D x H mm 640 x 663 x 609
PersluchtaansluitingG 1¼
Aansluiting condensaatafvoerG ¼
Elektrische spanningsvoorziening230 V / 1 / 50 Hz
Gewicht koelmiddel kg 1,15
Gewicht koelmiddel als CO2-equivalent t 1,6
Hermetisch koelcircuit -
