Drukhoudsystemen 4.0

Drukhoudsystemen – kleine helpers met groot effect

De door KAESER ontwikkelde elektronische drukhoudsystemen uit de serie DHS 4.0 beschermen niet alleen uw behandelingscomponenten, maar vormen ook een betrouwbare garantie voor de persluchtkwaliteit. Zelfs het compleet uitschakelen van uw persluchttoevoer vormt zo geen probleem meer.

Bij een dalende druk neem de stromingssnelheid in de leiding sterk toe. Dit kan ertoe leiden dat alle componenten in het persluchtstation worden gepasseerd. Met een KAESER drukhoudsysteem uit de serie DHS 4.0 is de noodzakelijke minimumdruk gegarandeerd en wordt voor een betrouwbaar bedrijf gezorgd, vooral bij het opstarten van de installatie na stilstand.

Elk drukhoudsysteem is dankzij een gepatenteerd regelsysteem met pulsbreedtemodulatie optimaal voorbereid op pneumatische extremen en combineert – typisch Kaeser – maximale bedrijfszekerheid met eenvoudige bediening.

  • Aansluitingen van G ½ tot G 3 en van DN 40 tot DN 400
  • voor systemen met één of meer voorbehandelingslijnen
  • passende integratie door talloze interfaces en configuratiemogelijkheden

Uw voordelen

  • Twee bedrijfsmodi:
    Gegarandeerde persluchttoevoer of gegarandeerde persluchtkwaliteit. Perfect instelbaar op uw eisen.
  • Geniaal eenvoudig bedieningsconcept:
    eenvoudig configureerbaar in 25 talen, bedrijfstoestand wordt onmiddellijk herkend, handbediening in geval van nood – dit alles spaart tijd en verhoogt de veiligheid.
  • Aansluiting op de SIGMA AIR MANAGER 4.0:
    Het drukhoudsysteem uit de serie DHS 4.0 kan via het SIGMA NETWORK worden aangesloten op de overkoepelende sturing SIGMA AIR MANAGER 4.0.



Productdetails

Uitrusting

Twee bedrijfsmodi

  • 1 – "Gegarandeerde persluchttoevoer": Met pulsbreedtemodulatie openen en sluiten van kogelkraan en vlinderklep voor een efficiënt en correct gebruik van de persluchttoevoer.
  • 2 – "Betrouwbare persluchtkwaliteit" voor redundante persluchtnetten: sluit bvb. bij storingen aan de droger of de filter de betreffende lijn af (af fabriek ingesteld)

Elektronische stuureenheid

  • Geïntegreerde elektronische drukmeter
  • Drukregelaar 0 – 16 bar
  • Breedstralende LED
  • mechanische weergave
  • Rekeneenheid
  • Drukbewaking
  • Display (25 talen)
  • Wachtwoordbeveiliging
  • Bedrijfsmodusschakelaar
  • Stuureenheid 90° draaibaar
  • Eindpositiecontrole
  • Software-update met microSD-kaart
  • Toetsenbord en bedrijfsmodusschakelaar verzegeld tegen ongeautoriseerde toegang
  • Multi-spanning: 100 – 240 VAC, 50/60 Hz of 24 VDC

Draaiaandrijving

  • Veerbelaste pneumatische draaiaandrijving
  • Beweging van de kogelkraan of de afsluitventiel met interne stuurdruk
  • siliconenvrije vetten voor kogelkraan en vlinderklep (standarad), siliconenvrij optioneel

Bediening

  • Invoer via het toetsenbord van wachtwoord en bedrijfsparameters, bijv. openingsdruk, hysterese, procentuele openings-/sluittijd
  • Optioneel via een overkoepelende sturing
  • Handbediening met sleutel bij stroomuitval

Interfaces

  • potentiaalvrije ingangen voor "externe uitschakeling" bvb. storing droger
  • potentiaalvrije uitgangen voor "verzamelstoring", "omhoog", "dicht" en "drukbewaking"
  • Netdruksignaal 4-20 mA voor compressorsturing of machine-overkoepelende sturingssystemen
  • Aansluiting voor afstandsbediening voorbereid
  • Modbus TCP-communicatie-interface met M12-steekverbinding

Kogelkraan zonder vlinderklep

De mogelijkheid van eindafnamemontage maakt een eenvoudige ombouw of uitbreiding van het persluchtnet mogelijk en vergemakkelijkt het uitlijnen en fixeren van de leiding voor een probleemloze montage.

SIGMA NETWORK

De DHS 4.0 zijn standaard uitgerust met een SIGMA NETWORK-interface om de bediening nog comfortabeler te maken.

Wij letten op uw persluchtstation

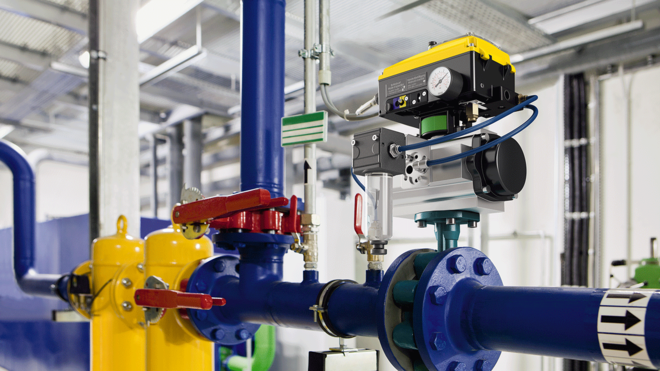

DHS 4.0 geïntegreerd in een persluchtstation.

Om een procesveilig persluchtsysteem te ontwerpen en tegelijkertijd de voorwaarden te scheppen voor een efficiënte en betrouwbaar bedrijf, moet rekening worden gehouden met het volgende: Behalve de benodigde druk en de eisen aan de perslucht moet bij de planning ook rekening worden gehouden met factoren zoals leidingwerk, koeling, ventilatie, ruimtelijke eigenschappen en milieuaspecten. Een doordacht systeemontwerp is de basis voor het latere bedrijf.

Productie, behandeling en persluchtopslag zijn essentiële onderdelen bij het beschikbaar stellen van perslucht. Als de behandelingscomponenten met te hoge stromingssnelheden worden belast of als een lijn in geval van een storing niet wordt gesloten, raakt de proceslucht ongewild verontreinigd. Bovendien ontstaan er onnodige kosten als de compressoren ook in het weekeinde werken om lekkageverliezen te compenseren.
Met een drukhoudsysteem van KAESER is dat verleden tijd.

Zekere persluchttoevoer met netopstarthulp

Beschermt uw componenten!

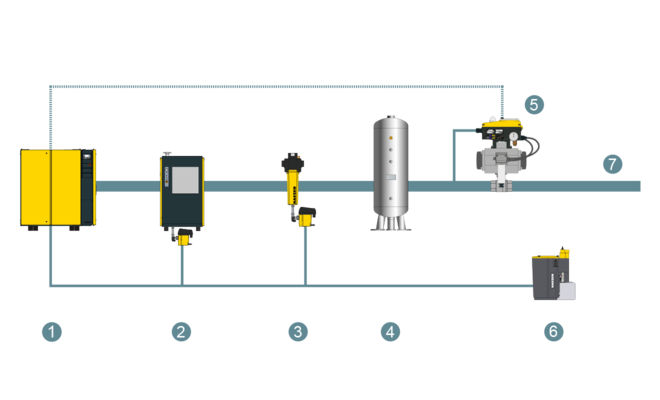

DHS inzetmogelijkheden: zekere persluchttoevoer met netopstarthulp
  1. Compressor
  2. Koeldroger met ECO-DRAIN
  3. Filtratie met ECO-DRAIN
  4. Persluchtketel
  1. Elektronisch drukhoudsysteem DHS 4.0
  2. AQUAMAT condensaatbehandeling
  3. Persluchtnet

Als het net na een periode van rust drukloos is, ontbreekt de weerstand van de netdruk bij het starten van de compressors. De componenten van de luchtbehandelingsinstallatie van een persluchtsysteem zijn echter ontworpen voor debieten en doorstromingssnelheden die in het persluchtnet heersen bij vollast. Daarom bestaat het gevaar dat de perslucht zonder tegendruk met een te hoge snelheid de filters en drogers passeert. Hierdoor kunnen de filterelementen onherstelbaar beschadigd raken en het drukdauwpunt van de koeldroger verhogen. Verontreinigingen zoals olie, deeltjes en vocht in uw leidingnet en de proceslucht zijn dan het gevolg.

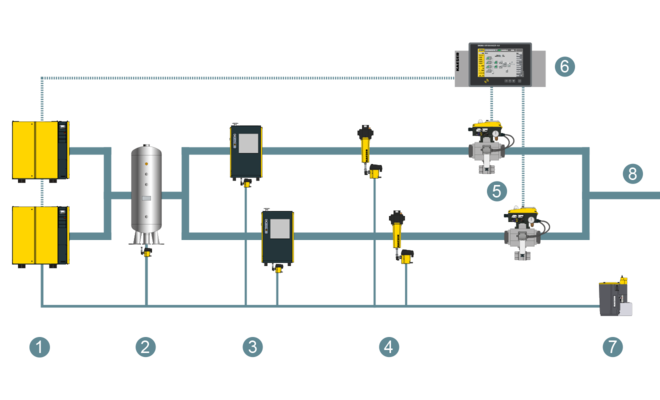

Zekere persluchtkwaliteit met netopstarthulp

Produceren zonder storingen!

  1. Compressoren
  2. Persluchtketel
  3. Koeldroger met ECO-DRAIN
  4. Filtratie met ECO-DRAIN
  1. Elektronisch drukhoudsysteem DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. AQUAMAT condensaatbehandeling
  4. Persluchtnet

Ook tijdens het bedrijf zelf hebben elektronische drukhoudsystemen zich bewezen. Met name bij stations met meerdere behandelingslijnen zijn ze onmisbaar. Want ze garanderen perslucht met dezelfde hoge kwaliteit. Zo blokkeert het drukhoudsysteem bijvoorbeeld bij storingen aan de droger of het filter de betreffende lijn. Dit waarborgt niet alleen de kwaliteit, maar beschermt tevens het leidingnet en de verbruikers in uw productie.

Technische gegevens

De technische gegevens vindt u in deze brochure:
