Elektronische condensaataftap ECO-DRAIN


Persluchtverliezen uitgesloten

Het condensaat dat afgescheiden is in cyclonen, persluchtketels, koeldrogers en filters, wordt verwijderd uit het persluchtnet door condensaataftappen. Daarom zijn ze onmisbaar voor een efficiënte persluchtbehandeling en storingsvrije persluchtvoorziening.

Dankzij hun regelingsconcept, dat afhankelijk is van de condensaathoeveelheid, hun vuilafstotende ventielmechanisme en hun aansluitbare alarmcontact (vanaf model 31) zijn de elektronische ECO-DRAIN condensaataftappen van Kaeser bijzonder zuinig en betrouwbaar.

Er zijn ECO-DRAIN condensaataftappen verkrijgbaar voor compressordebieten tot 1700 m³/min. Kaeser biedt ook productvarianten die geschikt zijn voor speciale toepassingen. Denk bijvoorbeeld aan agressief condensaat, werkdrukken tot 63 bar en vacuüm- of vriestoepassingen.

Uw voordelen

  • Geen persluchtverliezen:
    Wanneer de capacitieve niveausensor van de ECO-DRAIN meldt dat de maximale condensaatvulstand is bereikt, zorgt zijn intelligente sturingselektronica ervoor dat het ventielmembraan wordt geopend en tijdig wordt gesloten. Zo wordt er alleen condensaat afgevoerd en geen perslucht. Dat bespaart energie.
  • Betrouwbare afvoer – ook bij vervuild condensaat:
    De capacitieve niveausensor registreert de condensaatvulstand zonder storingsgevoelige mechanische onderdelen. De voorstuurleidingen naar de ventielen zijn altijd vrij van vuil. Bovendien is de openingsdoorsnede bijzonder groot dankzij het gebruik van een hulpverdeel-membraanventiel. Daardoor wordt ook bij sterk vervuild condensaat of zelfs bij pure olie condensaat betrouwbaar afgetapt.
  • Gemakkelijk onderhoud – zonder hulp van een vakman:
    de service-unit van de modellen 30, 31 en 32 is een alles-in-één component, waarin alle onderhoudsonderdelen vervat zitten. U kunt die met het gemak van een simpele klik goed vastklikken op de sturingsunit. Fouten worden voorkomen doordat er geen afdichting is die moet worden vervangen. De service-unit wordt voor 100% op werking getest voordat die de fabriek verlaat, biedt een aanzienlijk langere gebruiksduur en kan zonder hulp van een elektro-vakman worden vervangen.

De ideale aanvulling: de AQUAMAT olie-water-scheider
Condensaatbehandelingssysteem AQUAMAT

Onze tip: Behandel condensaat vóór lozing in de riolering met AQUAMAT olie-water-scheiders. Conform de wetgeving en op voordelige wijze.



Productdetails

Constructie

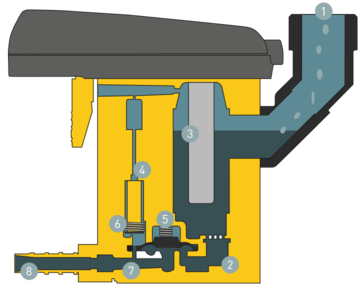

ECO-DRAIN condensaataftap - Constructie
  1. Toevoerleiding
  2. Opvangreservoir
  3. Niveausensor
  4. Magneetventiel
  5. Ventielmembraan
  6. Voorstuurleiding
  7. Klepzitting
  8. Afvoerleiding
Integratie in het persluchtstation

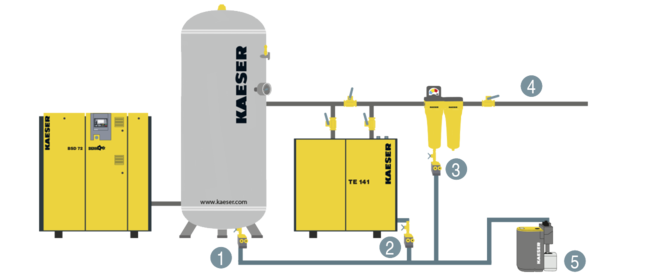

Condensaataftap ECO-DRAIN: integratie in het persluchtstation
  1. ECO DRAIN
  2. ECO DRAIN
  3. ECO DRAIN
  1. Persluchtnet
  2. AQUAMAT

Op alle opvangpunten van condensaat van het persluchtsysteem moet een betrouwbare afvoer van condensaat aanwezig zijn. Dat gebeurt het best met behulp van een elektronisch geregelde condensaataftap.

Technische gegevens

De technische gegevens vindt u in deze brochure:
