Energiebesparende SECOTEC koeldrogers van 10,5 tot 34 m³/min

Compacte energiebesparende koeldrogers dankzij latente warmte

SECOTEC – hier de series TE en TF (*) – staat al lang voor hoogwaardige Kaeser koeldrogers van industriële kwaliteit, voor stabiele drukdauwpunten bij hoogst mogelijke betrouwbaarheid en voor zeer lage totaalkosten tijdens de levensduur.

Met het innovatieve systeem met latente-warmteopslag en warmtewisselaar SECOPACK LS en met de sturing SIGMA CONTROL SMART zet de nieuwe generatie op het gebied van energie-efficiëntie, plaatsbehoefte en gebruiksvriendelijkheid nieuwe maatstaven.

  • bijzonder duurzaam dankzij roestvrijstalen persluchtleidingen en een aluminium warmtewisselaar (condensor en SECOPACK LS)
  • met optionele communicatiemodule Modbus TCP voor integratie in het SIGMA NETWORK

Uw voordelen

  • Energie besparen:
    koeldrogers van de series TE en TF hebben minder dan 97 W elektrisch vermogen nodig per m³/min perslucht (ISO 7183 A1). Bij deellast kan dankzij de energiebesparingsregeling overtollig koelvermogen in de thermische opslag worden opgeslagen en voor het drogen weer worden benut zonder stroomverbruik. Het snel reagerende warmtewisselaarsysteem SECOPACK LS garandeert stabiele drukdauwpunten op elk moment.
  • Intuïtieve bediening:
    De elektronische sturing SIGMA CONTROL SMART met kleurendisplay en taalneutrale menu's is eenvoudig en intuïtief te bedienen. Meldingengeheugen, bedrijfsurenteller per component en onderhoudstimer maken efficiënte controle en analyse van bedrijfsdata mogelijk. Potentiaalvrije contacten en de optionele communicatiemodule Modbus TCP dienen voor het eenvoudig koppelen van machineoverkoepelende sturingen zoals de SIGMA AIR MANAGER 4.0.
  • Compact geoptimaliseerd:
    Het opslagdeel van het innovatieve warmtewisselaarsysteem SECOPACK LS is gevuld met Phase Change Material. De aanzienlijk hogere opslagdichtheid bespaart bij gelijkblijvende capaciteit 98% van het opslagmateriaal van een gangbare warmteopslag. Opslagcapaciteit voor een stabiel drukdauwpunt gaat gepaard met een veel kleinere benodigde ruimte. Geoptimaliseerde stromingswegen reduceren drukverliezen en dragen zo bij tot een hoge energie-efficiëntie van de SECOTEC drogers.

* De koeldrogers bevatten gefluoreerd broeikasgas R-134a.



Productdetails

Levenscycluskosten dalen!
KAESER lifecyclekostenbeheer

Dankzij de uitschakelregeling en hoge opslagdichtheid hebben de nieuwe generatie koeldrogers van de serie SECOTEC vrijwel onafhankelijk van hun belasting minder dan 97 W nodig per m³/min te drogen perslucht (ISO 7183 A1).

In tegenstelling tot andere modellen op de markt wordt overtollig koelvermogen niet verspild, maar ingezet voor afkoeling van een thermische opslag. Is die afgekoeld, dan levert die koude voor persluchtdroging. Zo hoeft er geen elektrische energie te worden verbruikt.

Daarnaast is het nieuwe bouwconcept bijzonder onderhoudsarm zodat een snelle en onderhoudsvriendelijke service is gegarandeerd.


Wil u meer weten over hoe Kaeser de levenscycluskosten doet dalen?

SECOTEC – Energie besparen in alle situaties

De belasting van een koeldroger hangt niet alleen af van de hoogte van het te drogen persluchtdebiet (grijs vlak) maar nog meer van de hoeveelheid water in de binnenkomende perslucht. Deze hoeveelheid neemt toe wanneer de temperatuur stijgt. Koeldrogers worden daardoor bij hoge omgevingstemperaturen, zoals in de zomer, bijzonder zwaar belast (gele curve).

Bij de temperaturen in de winter (turquoise curve) daalt ook de werkbelasting van koeldrogers. Om bij al deze schommelingen een stabiel drukdauwpunt te bereiken, moeten koeldrogers altijd worden geconcipieerd voor de tijdens het bedrijf optredende pieklast plus een voldoende reserve.

Analoog aan de debiet- en temperatuurbandbreedte werken koeldrogers continu in een lastbedrijf tussen 0 en 100%. Omdat de SECOTEC opslagregeling over dit totale lastbereik voor toepassingsgericht energiegebruik zorgt, zijn hoge besparingen het resultaat.

Het stroombesparende effect
Maximale energiebesparing dankzij opslagregeling
Maximale energiebesparing dankzij opslagregeling met SECOTEC koeldrogers

De belasting van koeldrogers schommelt constant tussen 0 en 100%. Anders dan gangbare deellastregelingen past de SECOTEC opslagregeling het elektrisch opgenomen vermogen aan alle lastfases aan.

Zo besparen SECOTEC koeldrogers in vergelijking met koeldrogers met hotgas-bypass-regeling bij een gemiddelde belasting van 40% bijna 60% aan stroomkosten.

De koudeopslag van SECOTEC drogers blijft, anders dan bij gangbare processen, altijd koel. Zo wordt de perslucht ook tijdens de opstartfases effectief gedroogd. De hoogwaardige isolatie van de opslag maakt daarbij ook een minimaal energieverbruik mogelijk. Bovendien gebeurt de persluchtdroging met SECOTEC koeldrogers niet alleen zeer energie-efficiënt, maar is het werkingsprincipe ook bijzonder materiaalontziend dankzij de hoge opslagcapaciteit.

Optimale droging met een materiaalontziend werkingsprincipe

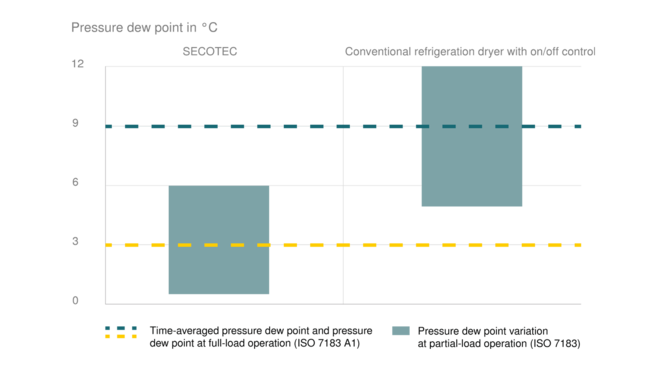

Beste droging bij een zuinige bedrijfswijze met SECOTEC koeldrogers

SECOTEC koeldrogers bereiken in alle lastfases zeer efficiënt stabiele drukdauwpunten. Gedroogde perslucht kan tot +3 °C (= bereikbaar drukdauwpunt) afkoelen, zonder dat luchtvochtigheid condenseert. Ook bij hogere omgevingstemperaturen worden persluchtnet en -verbruikers optimaal beschermd.

Gangbare koeldrogers met schakelende bedrijfsmodi en zonder extra koudeopslag gebruiken het materiaal van hun warmtewisselaar als koudeopslag. Koelcompressoren en ventilatormotoren van deze drogers moeten dus aanzienlijk vaker worden in- en uitgeschakeld om de noodzakelijke koelcapaciteit enigszins constant te leveren. Om de schakelfrequentie en slijtage te verminderen, begint het koelcircuit dus vaak pas bij duidelijk hogere drukdauwpunten. De daaruit voortvloeiende schommelingen in het drukdauwpunt verslechteren het drogingsresultaat. Dat is riskant, want corrosie kan al bij een relatieve persluchtvochtigheid van meer dan 40% beginnen, niet pas bij condensaatvorming.

SECOTEC koeldrogers daarentegen werken dankzij hun hoge koudeopslagcapaciteit erg materiaalontziend. Als de opslag eenmaal geladen is, kunnen koelcompressor en ventilatormotor duidelijk langer uitgeschakeld blijven, zonder de stabiliteit van het drukdauwpunt te beïnvloeden.

Uitrusting

Koelcircuit

Koelcircuit bestaand uit

  • Scroll-compressor
  • Aluminium microchannel-condensor met ventilator
  • Veiligheidsdruksensor
  • Koudeverzamelaar
  • Filterdroger
  • Thermostatisch expansieventiel
  • Aluminium warmtewisselaarsysteem SECOPACK LS
  • Temperatuur- en drukmeetomvormer

SECOPACK LS

  • Lucht/lucht- en lucht/koelmiddel-warmtewisselaar in aluminium blokbouwconstructie
  • Geïntegreerd opslagbereik met Phase Change Material
  • Condensaatafscheider
  • Warmte-isolatie

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektronische besturing met kleurendisplay

  • Elektronische sturing met kleurendisplay
  • Taalneutrale menunavigatie
  • Trendweergave dauwpunt
  • P&I-diagram met actuele bedrijfsdata en meldingen
  • Meldingengeheugen
  • Bedrijfsurenteller
  • Onderhoudstimer

Potentiaalvrije contacten

  • Bedrijfsmeldingen "storing" en "koelmiddelcompressor loopt"
  • Waarschuwingsmeldingen "onderhoud/waarschuwing" en "hoog drukdauwpunt"
  • Bedrijfsurenteller
  • Onderhoudstimer

Condensaatafvoer

  • Elektronische condensaataftap ECO-DRAIN 31 Vario met kogelkraan in toevoerleiding condensaat, inclusief isolatie koude oppervlakken

Behuizing

  • Behuizing met poedercoating
  • Afneembaar verwisselbaar toegangspaneel voor eenvoudige aansluiting elektriciteit
  • Efficiënte reiniging van de condensor
  • Afneembaar verwisselbaar toegangspaneel aan de zijkant als centrale toegang tot binnenruimte
  • Machinevoeten

Aansluitingen

  • Corrosiebestendige persluchtleidingen
  • Schotkoppeling voor aansluiting externe condensaatleiding
  • Kabeldoorvoering voor netaansluiting op achterwand (plaatsuitsparingen in machinedak voor alternatieve aansluiting van boven)

Elektrisch deel

  • Elektrische uitrusting en test conform EN 60204-1 "Veiligheid van machines"
  • Beschermingsklasse schakelkast IP 54

Opties en toebehoren

  • Koeldroger tot omgevingstemperatuur 50 °C
  • Watergekoelde koeldroger (serie TF)
  • Aansluitingen perslucht links (serie TF)
  • Leidingsset ter vervanging van TF 173, 203, 251 (voorgemonteerd in de fabriek) (serie TF)
  • Machinevoeten met schroefbevestiging
  • Geïntegreerde transformator primaire spanning 200 V – 440 V
  • Geïntegreerde transformator primaire spanning 500 V/3 Ph/50 Hz en 575 V/3 Ph/60 Hz
  • Siliconenvrije uitvoering (VW-fabrieksnorm 3.10.7)
  • Communicatiemodule Modbus TCP

SECOTEC – Industrie 4.0 ready!
Weergave van een waarschuwing in het stroomschema op SIGMA AIR MANAGER 4.0

Met de optionele communicatiemodule Modbus TCP kunnen SECOTEC koeldrogers aan het SIGMA NETWORK worden gekoppeld. Alle essentiële bedrijfsparameters en -meldingen komen zo beschikbaar – in real time.

Zo is een allesomvattende systeemmonitoring van het gehele persluchtstation mogelijk en wordt de basis gelegd voor op de behoeften afgestemd preventief onderhoud.
Resultaten: Maximale beschikbaarheid bij minimale kosten.

Bovendien biedt de SIGMA AIR MANAGER 4.0 een uitgebreid overzicht over essentiële bedrijfsparameters van de koeldrogers. Waarschuwingen en alarmmeldingen worden in het stroomschema van het persluchtstation met een kleurcode weergegeven. Door op het schakelpictogram van de droger te klikken worden belangrijke bedrijfsparameters en meldingsteksten als duidelijke tekst weergegeven.

SECOPACK LS – De hoeksteen voor efficiëntie

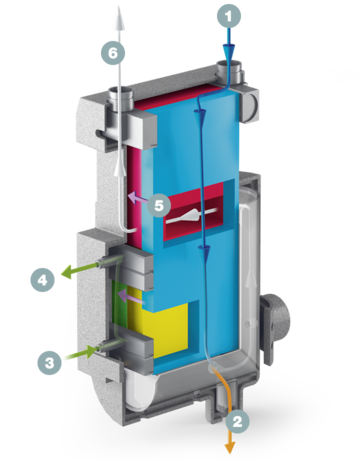

Opengewerkte tekening van warmtewisselaarsysteem SECOPACK
  1. Persluchtingang
  2. Condensaatuitgang
  3. Koelmiddelinlaat (koud)
  4. Koelmiddeluitlaat (warm)
  5. Warmtetransport
  6. Persluchtuitgang

Koeldrogers van de series TE en TF zijn uitgevoerd met het innovatieve warmtewisselaarsysteem SECOPACK LS. De latente-warmteopslag hiervan is gevuld met Phase Change Material. Perslucht verwarmt het materiaal totdat het smelt (ontladen van de opslag). Daarbij wordt latente smeltwarmte opgenomen. Dit is aanzienlijk meer dan de hoeveelheid die warmte op grond van zijn normale specifieke warmtecapaciteit (zonder de Phase Change) kan opnemen. De latente-warmteopslag in de droger van de series TE en TF beschikt dus over een duidelijk hogere opslagdichtheid en bespaart bij dezelfde capaciteit 98% van het opslagmateriaal van een gangbare warmteopslag.

Resultaat? Hoge opslagcapaciteit voor stabiele drukdauwpunten en een werkingsprincipe dat het materiaal ontziet, terwijl het toestel duidelijk minder plaats inneemt.

Innovatieve regeling met opslag-plus en fasewissel

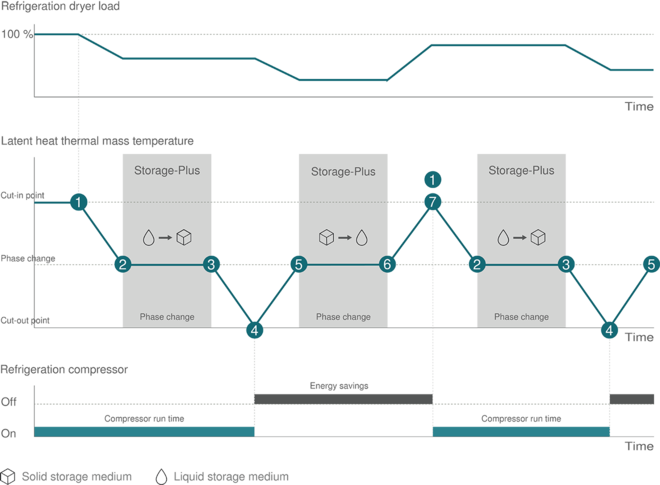

SECOTEC: Innovatieve regeling met opslag-plus en fasewissel
  1. Compressor stelt koud koelmiddel beschikbaar voor persluchtdroging en afkoeling van de opslag.
  2. Opslagmedium hardt uit bij constante temperatuur en voert daarbij een hoge warmtehoeveelheid af via het koelmiddel.
  3. Koelmiddel koelt opslagmedium verder af tot het uitschakelpunt.
  4. Koelcompressor schakelt uit.
  1. Opslagmedium levert koude voor persluchtdroging en warmt op.
  2. Opslagmedium smelt bij constante temperatuur en neemt daarbij een hoge warmtehoeveelheid op uit de vochtige perslucht.
  3. Opslagmedium warmt op tot het inschakelpunt van de compressor.
Constructie en werking

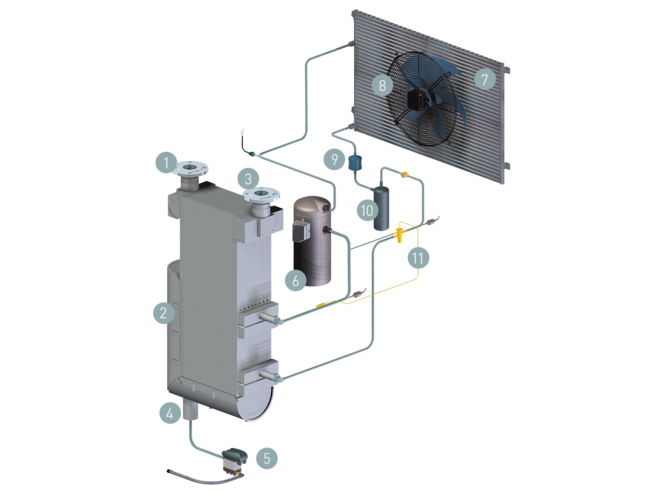

Constructieschema van de energiebesparende koeldroger SECOTEC TF
  1. Persluchtingang
  2. Warmtewisselaarsysteem SECOPACK LS
  3. Persluchtuitgang
  4. Condensaatuitgang
  5. Condensaataftap ECO-DRAIN
  6. Koelmiddelcompressor
  1. Microchannel-condensor
  2. Ventilatoren
  3. Filterdroger
  4. Koelmiddelaccu
  5. Expansieventiel
Technische gegevens TE

Basisuitvoering

ModelTE 102 TE 122 TE 142
Debiet m³/min 10,5 12,2 14,5
drukverlies bar 0,1 0,13 0,14
Elektrisch opgenomen vermogen bij 50 % vol. kW 0,49 0,59 0,71
Elektrisch opgenomen vermogen bij 100 % vol. kW 0,93 1,1 1,4
Werkdruk bar 3 - 16 3 - 16 3 - 16
Omgevingstemperatuur °C 3 - 45 3 - 45 3 - 45
Ingangstemperatuur °C 3 - 60 3 - 60 3 - 60
Gewicht kg 229 230 249
Afmetingen B x D x H mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
PersluchtaansluitingG 2 G 2 G 2
Aansluiting condensaatafvoerG ¼ G ¼ G ¼
Elektrische spanningsvoorziening400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
KoelmiddelR-134a R-134a R-134a
Gewicht koelmiddel als CO2-equivalent t 2,1 2,3 2,7
Aardopwarmingsvermogen Label [Common - Unit ] is missing 1.430 1.430 1.430
Gewicht koelmiddel kg 1,45 1,6 1,9

Technische gegevens TF

Basisuitvoering

ModelTF 174 TF 230 TF 280
Debiet m³/min 17 23 28
drukverlies bar 0,12 0,15 0,15
Elektrisch opgenomen vermogen bij 50 % vol. kW 0,73 1,04 1,22
Elektrisch opgenomen vermogen bij 100 % vol. kW 1,39 1,94 2,43
Werkdruk bar 3 - 16 3 - 16 3 - 16
Omgevingstemperatuur °C 3 - 45 3 - 45 3 - 45
Ingangstemperatuur °C 3 - 60 3 - 60 3 - 60
Gewicht kg 341 359 385
Afmetingen B x D x H mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
PersluchtaansluitingDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Aansluiting condensaatafvoerG ¼ G ¼ G ¼
Elektrische spanningsvoorziening400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
KoelmiddelR-134a R-134a R-134a
Gewicht koelmiddel als CO2-equivalent t 3,1 2,9 3,7
Aardopwarmingsvermogen Label [Common - Unit ] is missing 1.430 1.430 1.430
Gewicht koelmiddel kg 2,2 2 2,6

ModelTF 340
Debiet m³/min 34
drukverlies bar 0,15
Elektrisch opgenomen vermogen bij 50 % vol. kW 1,33
Elektrisch opgenomen vermogen bij 100 % vol. kW 2,72
Werkdruk bar 3 - 16
Omgevingstemperatuur °C 3 - 45
Ingangstemperatuur °C 3 - 60
Gewicht kg 415
Afmetingen B x D x H mm 835 x 1.230 x 2.000
PersluchtaansluitingDN80 PN16 DIN
Aansluiting condensaatafvoerG ¼
Elektrische spanningsvoorziening400 V / 3 / 50 Hz
KoelmiddelR-134a
Gewicht koelmiddel als CO2-equivalent t 3,7
Aardopwarmingsvermogen Label [Common - Unit ] is missing 1.430
Gewicht koelmiddel kg 2,6
