Membraandrogers


De innovatieve uitblinkers in compactheid voor meer efficiëntie en bedrijfszekerheid

Het speciale flow-concept voor een constante, efficiënte droging is een kenmerk van de KAESER membraanmodule (KMM), evenals de nieuwe, sterk gebundelde helix-wikkeling met zeer effectieve membranen met holle vezels.

Met de KMM drogers zijn zelfs in de krapste ruimte drukdauwpunten onder nul geen probleem! Bovendien geven ze blijk van sterke troeven wanneer er geen energiebron beschikbaar is of als droger op de eindafnameplaats in omgevingen die blootstaan aan vorst.

  • Debiet van 0,04 tot 3,97 m³/min
  • Drukdauwpunt van +10 °C tot −40 °C (relatieve daling van tot wel 90 °C ten opzichte van de uitgangstoestand)
  • Optionele uitvoeringen met energiebesparend spoelluchtstopventiel

Uw voordelen

  • Superieure membraanconstructie:
    De helix-wikkeling van de extra fijne Kaeser membraanvezels zorgt voor een groot scheidingsoppervlak van de vezels op een beperkte oppervlakte. En dankzij de effectieve afvoer van de watermoleculen naar binnen toe blijven de buitenste membraanporiën klaar voor opname ("flow-concept").
  • Superhoge bedrijfszekerheid:
    Alle onderdelen van de KMM drogers zitten in een stabiele behuizing. Voorgeschakelde Kaeser microfilters beschermen de membraanmodule op betrouwbare wijze tegen schadelijke binnendringing van vuil, aerosols en olie.
  • Bijzonder efficiënt:
    Luchtverliezen blijven beperkt tot een minimum dankzij de spoelluchtsproeikop met een bepaalde opening. Tijdens stilstand zorgt het spoelluchtstopventiel (optie) voor een aanzienlijke verhoging van de rendabiliteit van de droger.
De ideale aanvulling: DHS drukhoudsystemen
Drukhoudsystemen van Kaeser Kompressoren

Een gelijkmatige, trillingsarme luchtstroom is van vitaal belang voor uw behandelingssysteem – en dan vooral bij het heropstarten van de compressor.



Productdetails

Superieure membraanconstructie

Zeer fijne membraanvezels

Membraandroger KMM – Zeer fijne membraanvezels

In vergelijking met gebruikelijke membraandrogers zijn de vezels in de Kaeser membraandrogers veel fijner en talrijker. Daardoor is hun oppervlakte veel groter. Het gevolg hiervan is dat de droogcapaciteit ook veel hoger ligt dan bij de gebruikelijke uitvoeringen. De membraandrogers zijn bovendien uitgerust met vezels die mechanisch zeer stabiel zijn.

"Flow"-concept

Membraandroger KMM – "Flow"-concept

De membranen met holle vezels bestaan uit een zeer poreuze binnenlaag, de steunlaag, en een waterdoorlatende buitenlaag, de scheidingslaag. Als vochtige lucht langs de vezels wordt geleid, verdampt het water omwille van het hoge verschil in partiële druk tussen spoellucht en vochtige perslucht. De poriën van de steunlaag laten dus altijd waterdamp door.

Efficiënt drogen

Membraandroger KMM – Efficiënt drogen

Dankzij de spiraalvormige helix-structuur van de membraanvezels rond het binnenkanaal van de droger kon deze laatste korter worden uitgevoerd zonder dat dit ten koste ging van zijn capaciteit. Zo is er meer membraanoppervlakte beschikbaar per oppervlakte-eenheid. Bovendien zorgt de helix-wikkeling voor een gelijkmatige verdeling van de lucht over de vezels en verbetert ze de afvoer van water.

Uitvoeringen en opties

KMM met spoelluchtstopventiel voor nóg meer energiebesparingen

  • KMM membraanmodule met "Flow"-concept en helix-wikkeling
  • Magneet-regelklep (hulpverdeelschuif): 230 V, 50 Hz, 240 V, 60 Hz, stroomloos open
  • Bedrijfsklaar ingesteld en voorgemonteerd
  • Inclusief geluiddemper op uitlaat

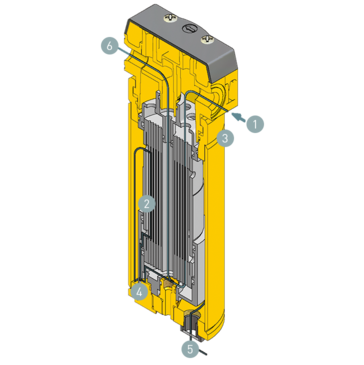

Werking van de membraandrogermodule
Werking van de membraandrogermodule
  1. Persluchtingang
  2. Membraanvezelmodule
  3. Buitenkant behuizing
  4. Spoelluchtsproeikop
  5. Spoelluchtuitgang
  6. Persluchtuitgang

Vochtige perslucht stroomt binnen in de behuizing. In de membraanmodule bereikt deze de membraanvezels. Een klein gedeelte van de gedroogde perslucht wordt als spoellucht door de vezels naar boven geleid en op atmosferische druk ontspannen. Hierdoor vergroot het volume en daardoor ook de capaciteit van de lucht om waterdamp op te nemen. Door het verschillende watergehalte van de spoelluchtstroom en van de stroom te drogen lucht en dankzij het membraan dat alleen waterdamp goed doorlaat, diffunderen er bijna uitsluitend waterdampmoleculen door de wand van de membraanvezels. Zowel voor droge perslucht als voor spoellucht is er een aparte uitgangsopening voorzien.

Technische gegevens

De technische gegevens vindt u in deze brochure:
