Aansluitklaar: Vacuümschroefinstallaties van KAESER


De totaaloplossing voor vacuümopwekking

Onze vacuümschroefinstallaties zijn uitgerust met een eigen ontwikkeld Kaeser vacuümblok met SIGMA Profiel. Via ééntraps vacuümopwekking leveren ze een zogenaamd grofvacuüm. Wij bieden u keuze uit drie series met de volgende technische gegevens:

  • Zuigvermogen: 4,75 tot 15,70 m³/min
  • Eindvacuüm: 99%
  • Druk: 10 mbar (abs)

De aansluitklare installaties zijn bijvoorbeeld geschikt voor stofafzuiging, verpakkings- en afvulmachines, droging, ontgassing of filtratie.

Uw voordelen

  • Bovengemiddelde stroombesparing:
    IE3-motoren zijn sinds 2015 verplicht in de EU. Dankzij hun gebruik van dergelijke motoren en hun SIGMA Profiel verbruiken onze installaties duidelijk minder stroom.
  • Onderhoudsarm en onderhoudsvriendelijk:
    Koelluchtfiltermatten beschermen de binnenruimte tegen vervuiling. De gasballastinrichting zorgt voor betere waterdamptolerantie. Lage toerentalen verhogen de levensduur van alle betrokken componenten.
    Is de installatie dan toch eens toe aan onderhoud, dan vergemakkelijken de wijd openende deuren en het afneembare achterpaneel de servicewerkzaamheden.

Wij verlagen uw lopende kosten!
Lifecyclekosten

Het toerental in de installaties wordt door een V-riemaandrijving met automatische naspaninrichting in elk geval exact afgestemd op het gebruikte blok. Met andere woorden: de krachtoverbrenging van de motor naar het compressorblok verloopt met een hoog overbrengingsrendement. Dat helpt om energie te besparen en draagt bij tot de grote betrouwbaarheid van de compressor.



Onze vacuümschroefinstallaties in detail

Uitrusting

Vacuümblok

  • Schroefvacuümblok met energiebesparend SIGMA Profiel
  • V-riemaandrijving
  • automatische spaninrichting
  • magneetventielgestuurde inlaat
  • koeloliepomp (pomp met tandwielkast)
  • zuigluchttemperatuur tot +45 °C

Elektromotor

Premium-Efficiency-motor van de vacuümschroefinstallaties

  • IE3 Premium-Efficiency-motor
  • beschermingsklasse IP 55 (IP 54 bij de serie ASV)
  • isolatiemateriaalklasse F
  • 400 V, 3 Ph, 50 Hz

Koeling

  • alumunium luchtkoeler voor koelvloeistofkoeling
  • berekend op omgevingstemperaturen tot +40 °C

koelvloeistofcircuit

  • thermoventiel
  • bypass van de volstroommicrofilter met vervangbare patronen
  • gecombineerde koelvloeistofvoorraad- en koelvloeistofafscheidertank met veiligheidsventiel
  • meertraps afscheiderpatroon
  • kijkvenster voor het koelvloeistofpeil; koelvloeistofaftapkraan en -slang
  • snelkoppelingen voor drukverschilmeting
  • afscheiderpatroon

schakelkast

  • IP 54
  • stuurspanning 230 V
  • direct startende aandrijfmotor
  • overstroombeveiliging (motorbeveiliging)

Constructie en bekleding

Serie ASV: kijkje in de compacte behuizing.

  • compacte behuizing op basisframe met metalen trillingsdempers
  • poedergecoate oppervlakken
  • geluiddemping dankzij bekleding met mineraalwol
  • onderhoudspanelen aan de bovenkant en aan de zijkant
  • vervangbaar koelluchtfilter
  • vacuümblok en motor geïsoleerd tegen trillingen
  • elastische buisleidingvoering
  • neschermrooster voor riemaandrijving en ventilator
  • vacuümfilter voor zuigleiding met weergave van de vervuilingsgraad
  • traploos geregeld inlaatventiel met deellastregelaar
  • duale vollast-nullastregeling mogelijk
  • gasballastinrichting voor betere waterdamptolerantie

SIGMA CONTROL 2

Compressorbesturing SIGMA CONTROL 2

  • LED in verkeerslichtkleuren voor het aangeven van de bedrijfstoestand
  • display met tekstweergave
  • keuze uit 30 talen
  • Soft-touch-toetsen met pictogrammen
  • Volautomatische bewaking en regeling
  • Dual-, Quadro-, Vario- en continusturing standaard selecteerbaar
  • Interfaces: Ethernet
  • Extra optionele communicatiemodule voor: Profibus DP, Modbus, Profinet en DeviceNet
  • insteekplaats voor SD-opslagkaart voor dataregistratie en voor updates
  • RFID-leesapparaat
  • webserver

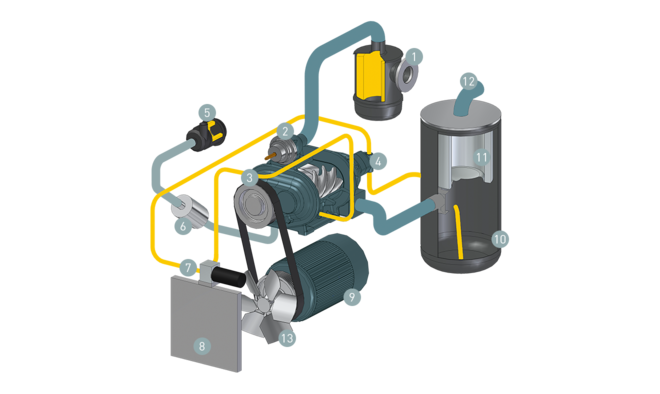

Constructieschema
Constructieschema van een schroefvacuüminstallatie
  1. Aanzuigfilter
  2. Inlaatventiel (vacuümregelaar)
  3. Compressorblok
  4. Koeloliepomp (pomp met tandwielkast)
  5. Gasballastluchtfilter
  6. Gasballastgeluiddemper
  7. Thermoventiel met oliefilter
  1. Oliekoeler
  2. Aandrijfmotor
  3. Olieafscheidertank
  4. Olieafscheiderpatroon
  5. Afvoerlucht
  6. Ventilator
Technische gegevens

De technische gegevens vindt u in deze brochure:
