Olievrije schroefcompressoren met waterkoeling

Compacte meesters in energiebesparing

Dankzij robuuste, maar verfijnde detailoplossingen op het vlak van aandrijving en koeling realiseren wij absolute minimumwaarden op het vlak van specifieke vermogensbehoefte.
Kiest u voor een Kaeser warmterecuperatiesysteem, dan spaart u ook nog eens een groot deel van uw verwarmingskosten uit. Wij geven u graag advies!
Een extra pluspunt van onze watergekoelde olievrije compressoren is dat ze passen in kleine compressorlokalen. Dat is te danken aan hun compacte constructie en het door de constructie bepaald klein afvoerluchtkanaal.

  • Debiet van 3,3 tot 50,8 m³/min
  • Ook als model voor pieklasten met toerentalregeling via frequentieomvormer (modelvarianten van het type SFC)
  • Ook met geïntegreerde rotatiedroger van het type i.HOC (serie DSG-2)

Uw voordelen

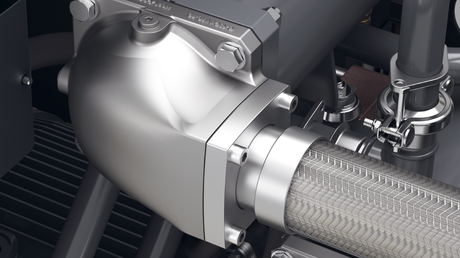

  • Bijzonder lage persluchtuitgangstemperatuur:
    De buisbundel van de beide lucht/water-warmtewisselaars bestaat uit hoogwaardige CuNi10Fe-buizen met ingewalst aluminium sterprofiel voor optimale warmteoverdracht.
  • Minder kosten dankzij warmterecuperatie:
    Dankzij een Kaeser warmterecuperatiesysteem kan tot wel 96% van de vrijgekomen afvalwarmte van de compressor worden gerecycleerd, bijvoorbeeld om water met temperaturen tot maar liefst 90 °C te produceren!
  • Geniaal onderhoudsgemak:
    De lucht/water-warmtewisselaars van de 1ste en 2de compressortrap zitten in twee aparte behuizingen. Beide zijn optimaal bereikbaar via grote onderhoudspanelen.

Lifecyclekosten

Optimaal advies, technische voorsprong qua onderzoek en productie en een wereldwijde serviceorganisatie die u behoedt voor uitval.



De watergekoelde olievrije schroefcompressoren in detail

Uitrusting

Volledige installatie

  • Bedrijfsklaar
  • Volautomatisch
  • Geluidgedempt
  • Geïsoleerd tegen trillingen
  • Servicevriendelijke constructie
  • Te gebruiken bij omgevingstemperaturen tot +45 °C

Compressorblok

  • Tweetraps olievrije schroefcompressor met precisieaandrijving conform AGMA Q13/DIN-klasse 5
  • Tweede trap met roestvrijstalen rotoren en mantelkoeling
  • Rotoren met permanente coating
  • Geïntegreerde olietank met olietankontluchting via een microfilter
  • Vezelvrije pulsatiedemper na beide trappen

Aandrijfmotor

Logo van IE4 Super-Premium-Efficency-aandrijfmotor

  • Internationale kwaliteitsfabrikant SIEMENS
  • Premium en Super Premium Efficiency Motor
  • Continue bewaking van de motorwikkelingstemperatuur
  • Beschermingsklasse IP 55

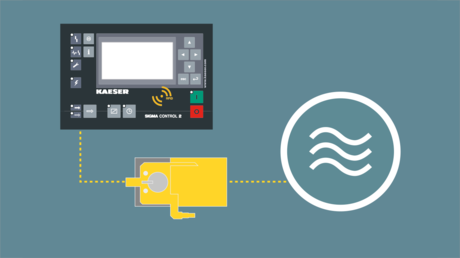

Koeling

  • Afzonderlijke buizenwarmtewisselaars bestaande uit gecoate stalen mantel en buizen van CuNi10Fe
  • Met koper gesoldeerde platenwarmtewisselaar als transmissieoliekoeler

Elektrische componenten

  • Schakelkast van beschermingsklasse IP 54
  • Schakelkastventilatie
  • Automatische ster-driehoekbeveiligingscombinatie
  • Stuurtransformator

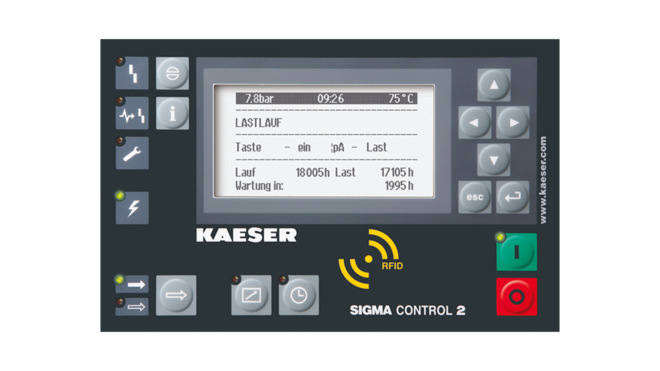

SIGMA CONTROL 2

Compressorbesturing SIGMA CONTROL 2

  • display met tekstweergave
  • keuze uit 30 talen
  • Soft-touch-toetsen met pictogrammen
  • LED in verkeerslichtkleuren voor het aangeven van de bedrijfstoestand
  • Volautomatische bewaking en regeling
  • Dual-, Quadro-, Vario- en continusturing standaard selecteerbaar
  • Interfaces: Ethernet
  • Optionele communicatiemodule voor Profibus DP; Modbus, Profinet en DeviceNet
  • Insteekplaats voor SD-opslagkaart voor dataregistratie en voor uitvoering van updates
  • RFID-leesapparaat
  • webserver

Vindingrijke oplossingen in detail

Hydraulisch inlaatventiel

Hydraulisch inlaatventiel

Het hydraulisch bediende inlaatventiel van de olievrije Kaeser schroefcompressoren is niet gevoelig voor vuil en condensaat. Het ventiel is bedrijfszekerder en onderhoudsvriendelijker dan pneumatische ventielen.

Vezelvrije pulsatiedemper

Vezelvrije pulsatiedemper

De nieuwe ontwikkelde pulsatiedemper dempt ongewenste trillingen efficiënt, over een groot bereik en met een zo laag mogelijk drukverlies. De vezelvrije constructie voorkomt besmetting van de perslucht.

Betrouwbare ontluchting van de olietank

Betrouwbare olietankontluchting

De microfilter op de ontluchting van de olietank voorkomt het aanzuigen van oliehoudende lucht – een belangrijk detail voor het duurzaam vasthouden van de persluchtkwaliteit.

Uiterst efficiënte condensaatafscheider

Zeer efficiënte condensaatafscheider

De nieuw ontwikkelde condensaatafscheider scheidt dankzij zijn stromingstechnisch geoptimaliseerd ontwerp het ontstane condensaat na de luchtkoelers betrouwbaar af. Daarbij is het drukverlies minimaal.

Opties

Vast te schroeven machinevoeten

  • Vast te schroeven machinevoeten voor bodemverankering

Warmterecuperatie

  • Geïntegreerd warmterecuperatiesysteem bestaande uit parallel geschakelde buizenwarmtewisselaar, warmtewisselaar (water/water), pomp, expansievat en waterregelventielen

Heteluchtaansluiting

  • Direct gebruik van de hete perslucht, bijv. voor warmregenererende adsorptiedrogers of als hete proceslucht
  • Bij enkele modellen kan de gewenste heteluchttemperatuur met grenswaarden worden geregeld.

Enorme besparingen realiseren dankzij warmterecuperatie

Eenvoudig de afvalwarmte van de compressor benutten

Met de geïntegreerde warmterecuperatiemodule kan de afvalwarmte van de compressor zowel voor warmeluchtverwarming van ruimten en procesverwarming als voor het verwarmen van industrie- of proceswater tot 90 °C worden benut. Op die manier wordt een terugverdientijd van minder dan een jaar bereikt.

Warm water tot +90 °C

Warm water tot +90 °C op basis van warmterecuperatie

De teruggewonnen warmte-energie kan op vele manieren worden gebruikt. De warmterecuperatie produceert warm water met temperaturen tot 90 °C, afhankelijk van de behoefte.

Gebruik van afvoerwarmte kent alleen voordelen

Maximale warmterecuperatie bij schroefcompressoren.

Een compressor zet de toegevoerde elektrische aandrijfenergie voor 100 procent om in warmte-energie. Daarvan is zegge en schrijve tot 96 procent voor warmterecuperatie beschikbaar.

Hoogst mogelijke beschikbaarheid, zelfs bij warmterecuperatie

Hoogst mogelijke beschikbaarheid dankzij optioneel intern watercircuit.

Worden er onderhoudswerkzaamheden uitgevoerd aan het watersysteem van de warmterecuperatie buiten de compressor, dan blijft bedrijfszekere werking van de compressor gegarandeerd dankzij een optioneel beschikbaar volwaardig intern watercircuit (met pomp, expansievat, veiligheidsventiel enz.).

Bedrijfszekere en vraagafhankelijke warmterecuperatie

Compressoren met geïntegreerde warmterecuperatie zijn ter bescherming met een tweede watersysteem (secundair watersysteem) uitgerust. Deze scheiding tussen een primair en een secundair watersysteem staat garant voor betrouwbare en veilige persluchtproductie bij een optimale warmterecuperatie en biedt de flexibele mogelijkheid de olie- en mantelkoeling afhankelijk van de benodigde warmte te betrekken bij de warmterecuperatie of los te koppelen.

Technische gegevens CSG-2 W

Basisuitvoering

ModelCSG 55-2 W CSG 70-2 W CSG 90-2 W
Werkdruk bar 6 8 4 6 8 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Max. overdruk bar 8 4 6 8 4 6 8 10
Nominaal motorvermogen kW 37 45 55
Afmetingen B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 64 64 65
Gewicht kg 2.270 2.310 2.375

ModelCSG 120-2 W CSG 130-2 W
Werkdruk bar 4 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
Max. overdruk bar 6 8 10 8 10
Nominaal motorvermogen kW 75 90
Afmetingen B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 66 68
Gewicht kg 2.515 2.640

T-uitvoering

ModelCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Werkdruk bar 6 8 4 6 8 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
Max. overdruk bar 8 4 6 8 4 6 8 10
Nominaal motorvermogen kW 37 45 55
Drukdauwpunt °C 3 3 3
Afmetingen B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 64 64 65
Gewicht kg 2.520 2.560 2.625

ModelCSG 120-2 T W CSG 130-2 T W
Werkdruk bar 4 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
Max. overdruk bar 6 8 10 8 10
Nominaal motorvermogen kW 75 90
Drukdauwpunt °C 3 3
Afmetingen B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 66 68
Gewicht kg 2.765 2.890

SFC-uitvoering

ModelCSG 90-2 SFC W CSG 120-2 SFC W CSG 130-2 SFC W
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Max. overdruk bar 6 10 10 10
Nominaal motorvermogen kW 55 75 90
Afmetingen B x D x H mm 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 65 66 68
Gewicht kg 2.435 2.575 2.700

T SFC-uitvoering

ModelCSG 90-2 T SFC W CSG 120-2 T SFC W CSG 130-2 T SFC W
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Max. overdruk bar 6 10 10 10
Nominaal motorvermogen kW 55 75 90
Drukdauwpunt °C 3 3 3
Afmetingen B x D x H mm 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 65 66 68
Gewicht kg 2.685 2.825 2.950

RD-uitvoering

ModelCSG 55-2 RD W CSG 70-2 RD W CSG 90-2 RD W
Werkdruk bar 6 8 6 8 6 8 10
Debiet totale installatie bij werkdruk m³/min 5,63 5,57 7,92 6,82 9,78 8,97 7,83
Max. overdruk bar 8 6 8 6 8 10
Nominaal motorvermogen kW 37 45 55
Drukdauwpunt °C -27 -33 -25 -32 -23 -31 -35
Afmetingen B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 64 64 65
Gewicht kg 2.985 3.025 3.090

ModelCSG 120-2 RD W CSG 130-2 RD W
Werkdruk bar 4 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
Max. overdruk bar 6 8 10 8 10
Nominaal motorvermogen kW 75 90
Drukdauwpunt °C -3 -20 -29 -34 -19 -28 -33
Afmetingen B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 66 68
Gewicht kg 3.230 3.355

RD-SFC-uitvoering

ModelCSG 90-2 RD SFC W CSG 120-2 RD SFC W CSG 130-2 RD SFC W
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 3,49 - 10,85 3,62 - 9,77 3,84 - 8,58 3,96 - 7,57 4,2 - 13,27 4,18 - 12,61 4,21 - 11,56 4,23 - 10,52 4,4 - 13,48 4,33 - 13,44 4,26 - 13,4 4,2 - 13,02
Max. overdruk bar 6 10 10 10
Nominaal motorvermogen kW 55 75 90
Drukdauwpunt °C -6 -23 -31 -35 -2 -21 -29 -34 -2 -21 -28 -33
Afmetingen B x D x H mm 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
PersluchtaansluitingDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Geluidsniveau dB (A) 65 66 68
Gewicht kg 3.150 3.290 3.415

Technische gegevens DSG-2 W

Basisuitvoering

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Werkdruk bar 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Max. overdruk bar 8 10 4 6 8 10 4 6 8 10
Nominaal motorvermogen kW 90 110 132
Afmetingen B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 69 70 71
Gewicht kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Werkdruk bar 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Max. overdruk bar 4 8 10 8 10
Nominaal motorvermogen kW 160 200
Afmetingen B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 74 75
Gewicht kg 3.500 3.700

SFC-uitvoering

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. overdruk bar 6 10 8,5 10 7 10
Nominaal motorvermogen kW 110 132 160
Afmetingen B x D x H mm 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 71 72 75
Gewicht kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Werkdruk bar 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. overdruk bar 8,5 10
Nominaal motorvermogen kW 200
Afmetingen B x D x H mm 3.435 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN
Geluidsniveau dB (A) 76
Gewicht kg 4.300

RD-uitvoering

ModelDSG 140-2 RD W DSG 180-2 RD W DSG 220-2 RD W
Werkdruk bar 8 10 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Max. overdruk bar 8 10 6 8 10 6 8 10
Nominaal motorvermogen kW 90 110 132
Drukdauwpunt °C -32 -36 -24 -33 -36 -24 -33 -36
Afmetingen B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 69 70 71
Gewicht kg 4.200 4.350 4.450

ModelDSG 260-2 RD W DSG 290-2 RD W
Werkdruk bar 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 26,1 26 22,9 28,55 28,5 26
Max. overdruk bar 8 10 8 10
Nominaal motorvermogen kW 160 200
Drukdauwpunt °C -25 -33 -36 -24 -33 -36
Afmetingen B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 74 75
Gewicht kg 4.600 4.800

RD-SFC-uitvoering

ModelDSG 180-2 RD SFC W DSG 220-2 RD SFC W DSG 260-2 RD SFC W
Werkdruk bar 6 8 10 6 8 10 6 8 10
Debiet totale installatie bij werkdruk m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Max. overdruk bar 6 10 8,5 10 7 10
Nominaal motorvermogen kW 110 132 160
Drukdauwpunt °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Afmetingen B x D x H mm 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Geluidsniveau dB (A) 71 72 75
Gewicht kg 4.950 5.050 5.200

ModelDSG 290-2 RD SFC W
Werkdruk bar 6 8 10
Debiet totale installatie bij werkdruk m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Max. overdruk bar 8,5 10
Nominaal motorvermogen kW 200
Drukdauwpunt °C -25 -33 -36
Afmetingen B x D x H mm 4.270 x 1.750 x 2.060
PersluchtaansluitingDN80 PN16 DIN
Geluidsniveau dB (A) 76
Gewicht kg 5.400

Technische gegevens FSG-2 W

Basisuitvoering

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Werkdruk bar 4 6 8 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Max. overdruk bar 4 8 4 6 8 10 4 6 8 10
Nominaal motorvermogen kW 160 200 250
Afmetingen B x D x H mm 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135
PersluchtaansluitingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Geluidsniveau dB (A) 74 75 75
Gewicht kg 5.100 5.300 5.550

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Werkdruk bar 6 8 10 8 10 10
Debiet totale installatie bij werkdruk m³/min 50,1 45,6 41,9 50 45,6 50
Max. overdruk bar 6 8 10 8 10 10
Nominaal motorvermogen kW 315 315 355
Afmetingen B x D x H mm 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135 3.190 x 2.095 x 2.135
PersluchtaansluitingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Geluidsniveau dB (A) 75 76 76
Gewicht kg 5.700 5.700 5.900

Model
Werkdruk bar
Debiet totale installatie bij werkdruk m³/min
Max. overdruk bar
Nominaal motorvermogen kW
Afmetingen B x D x H mm
Persluchtaansluiting
Geluidsniveau dB (A)
Gewicht kg

SFC-uitvoering

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Werkdruk bar 4 6 8 10 4 6 8 10 4 6 8 10
Debiet totale installatie bij werkdruk m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Max. overdruk bar 10 10 10
Nominaal motorvermogen kW 250 315 355
Afmetingen B x D x H mm 3.790 x 2.095 x 2.315 3.790 x 2.095 x 2.315 3.790 x 2.095 x 2.315
PersluchtaansluitingDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Geluidsniveau dB (A) 76 77 77
Gewicht kg 6.350 6.500 6.750

Model
Werkdruk bar
Debiet totale installatie bij werkdruk m³/min
Max. overdruk bar
Nominaal motorvermogen kW
Afmetingen B x D x H mm
Persluchtaansluiting
Geluidsniveau dB (A)
Gewicht kg

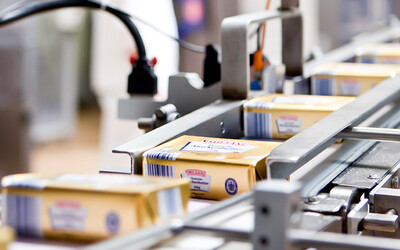

Perslucht “Made in Germany”. Zuivelfabriek Ammerland breidt uit met warmterecuperatie van KAESER.
Zuivelfabriek Ammerland:

Perslucht voor de productiestraat.

Olievrije compressoren en koeldrogers van KAESER zorgen in de grote zuivelfabriek voor de stuurperslucht voor de transportbanden. Daarnaast leveren warmterecuperatiemaatregelen geldbesparingen op.

Referentieproject zuivelfabriek Ammerland
