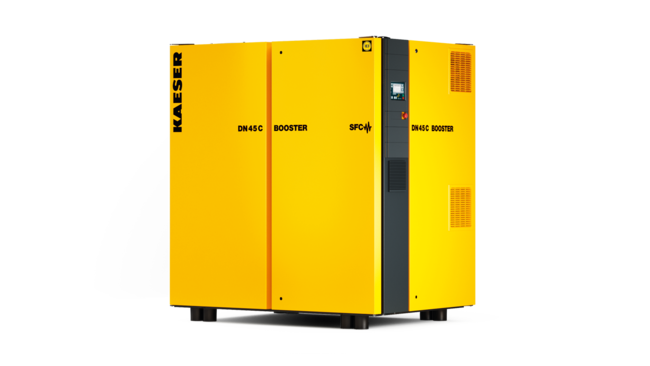

Hogedruk-booster uit de CN C- en DN C-serie


Hogedruk-booster voor efficiënte persluchttoevoer

Deze complete systemen hebben het allemaal: in een nieuw ontwerp, slechts half zo groot als voorheen zijn de boosterserie CN C en de DN C netjes van binnen en van buiten. De nieuwe plaatsing van de componenten garandeert niet alleen een geoptimaliseerde koelluchtgeleiding – maar ook een betere toegang bij onderhoud.

Ook de geactualiseerde SIGMA CONTROL 2 besturing biedt nieuwe, meervoudige bewakings- en besturingsmogelijkheden met vele interfaces, ook met bovenliggende samengestelde regelingen – bij dynamische regeling.

In de SFC-versie voor de DN C-serie wordt de capaciteit van de compressor wanneer nodig door de toerentalregeling aangepast aan het verbruik. Op deze manier wordt alleen de hoeveelheid energie verbruikt die daadwerkelijk nodig is voor de persluchttoevoer – efficiënter kan gewoon niet.

Prestatieparameter CN C:

  • 7,5 – 22 kW
  • Inlaatdruk: 3 – 10 bar
  • Einddruk: 10 – 45 bar
  • Capaciteit: 0,8 – 8,0 m³/min

Prestatieparameter DN C:

  • 22 – 45 kW
  • Inlaatdruk: 3 - 10 bar
  • Einddruk: 10 - 45 bar
  • Capaciteit: 2,26 – 19,60 m³/min

Optionele kenmerken:

De hogedruk-booster uit de DN C-serie is als lucht- of watergekoelde versie leverbaar. De hogedruk-boosters uit de CN C-serie zijn standaard luchtgekoeld. Optioneel is ook een geschikte variant voor stikstof respectievelijk een gesloten variant zonder vreemde lucht mogelijk (N2-versie).

Gebruiksmogelijkheden:

petflessenproductie, procesluchttoepassingen, stikstofopwekking, hoge druk voor testopstellingen (bvb. voor remmen, koelers, enz.), proefopstellingen voor drukproeven, barstdrukproeven en impulsproeven.

Uw voordelen

  • Plaatsbesparend:
    De wereldwijd unieke compacte installatie is klein maar krachtig: compromisloze prestaties, betrouwbaarheid en energie-efficiëntie!
  • Lagere installatiekosten:
    DN C en CN C worden elektrisch aansluitklaar geleverd. De systemen zijn, ook met zelfbewaking, voor vele toepassingsmogelijkheden configureerbaar.
  • Servicekosten besparen:
    Dankzij het nieuwe systeem met toegang aan de voorzijde! De nieuwe plaatsing van de componenten maakt het mogelijk. Dat verkort de onderhoudstijd bijvoorbeeld bij het vervangen van een riem.
Energiekosten besparen
Lifecyclekosten

Hoogwaardige Premium Efficiency elektromotoren leveren een bijzonder hoog rendement en dus is het stroomverbruik zeer laag. Hun lage bedrijfstemperatuur is een extra voordeel.



Productdetails

Nieuw design voor een betere handeling, meer efficiëntie en flexibiliteit
Compacte installatie met booster van de serie DN C (achteraanzicht)
  • Langere houdbaarheid:
    Motor en boosterblok zijn losgekoppeld van de rest van de machine. Zo staan de schakelkast, koeler, ventilator en de leidingen aan veel minder trillingen bloot.
  • Geoptimaliseerde toegang voor onderhoudswerkzaamheden:
    zijaanzicht met gemonteerde luchtkoeler – ook hier een betere toegankelijkheid dankzij een eenvoudig te verwijderen plaat
  • Verbetering bij onderhoudswerkzaamheden:
    vervangen van de riem, onderhoud aan het magneetventiel (stikstofuitvoering) of vervangen van de vuilvanger bij het inlaatventiel
Opbouwvoorbeeld

Voorbeeld van een persluchtstation met een hogedruk-booster

Persluchtstation met compacte boosterinstallatie uit de DN C-serie van Kaeser Kompressoren.
Constructieschema van een hogedruk-booster

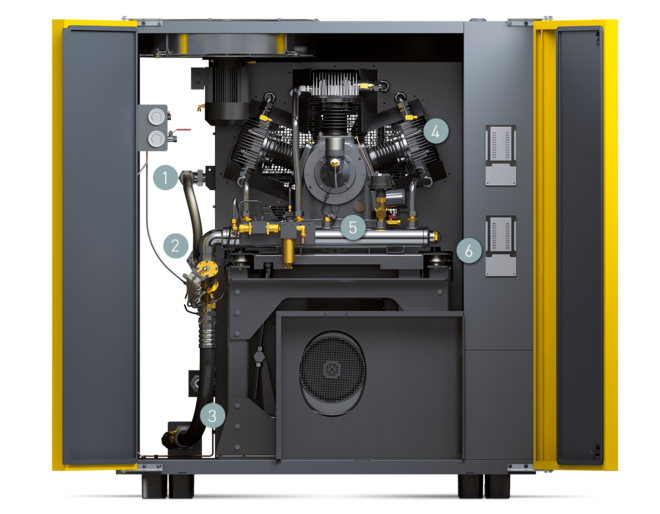

Componenten van de compacte installatie met booster van de serie DN C (vooraanzicht)
  1. Flexibele slangleiding, perszijde
  2. Terugslagventiel tussen verzamelleiding en nakoeler
  3. Flexibele slangleiding, zuigzijde
  1. Nieuw vormgegeven cilinderkoppen
  2. Grote verzamelleiding om pulseren te verminderen
  3. Dempingselement
Technische gegevens CN 22C

Basisuitvoering

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 35
Debiet totale installatie bij werkdruk m³/min 2,54 4,17 3,68
Toerental compressorblok 1/min 1.235 1.235 1.235
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 22 22 22
Geluidsniveau dB (A) 75 75 75
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Inlaatdruk bar 10 10 10
Einddruk bar 25 35 45
Debiet totale installatie bij werkdruk m³/min 5,79 5,31 4,83
Toerental compressorblok 1/min 1.235 1.235 1.235
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 22 22 22
Geluidsniveau dB (A) 75 75 75
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 920 920 920

Technische gegevens CN 15C

Basisuitvoering

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 35
Debiet totale installatie bij werkdruk m³/min 2,54 4,17 3,04
Toerental compressorblok 1/min 1.235 1.235 985
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 15 15 15
Geluidsniveau dB (A) 74 74 74
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Inlaatdruk bar 10 10 10
Einddruk bar 25 35 45
Debiet totale installatie bij werkdruk m³/min 5,79 4,36 3,63
Toerental compressorblok 1/min 1.235 985 890
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 15 15 15
Geluidsniveau dB (A) 74 74 74
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 920 920 920

Technische gegevens CN 11C

Basisuitvoering

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 35
Debiet totale installatie bij werkdruk m³/min 2,09 3,41 2,47
Toerental compressorblok 1/min 985 985 795
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 11 11 11
Geluidsniveau dB (A) 73 73 73
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Inlaatdruk bar 10 10
Einddruk bar 25 35
Debiet totale installatie bij werkdruk m³/min 4,73 3,29
Toerental compressorblok 1/min 985 750
Aantal zuigers — 2 2
Nominaal motorvermogen kW 11 11
Geluidsniveau dB (A) 73 73
Aansluiting perslucht zuigzijdeG 1 G 1
Aansluiting perslucht perszijdeG 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 920 920

Technische gegevens CN 7C

Basisuitvoering

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 35
Debiet totale installatie bij werkdruk m³/min 1,26 2 1,62
Toerental compressorblok 1/min 1.250 1.250 1.120
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 7,5 7,5 7,5
Geluidsniveau dB (A) 71 71 71
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Inlaatdruk bar 10 10 10
Einddruk bar 25 35 45
Debiet totale installatie bij werkdruk m³/min 2,74 2,05 1,75
Toerental compressorblok 1/min 1.250 1.000 900
Aantal zuigers — 2 2 2
Nominaal motorvermogen kW 7,5 7,5 7,5
Geluidsniveau dB (A) 71 71 71
Aansluiting perslucht zuigzijdeG 1 G 1 G 1
Aansluiting perslucht perszijdeG 1 G 1 G 1
Afmetingen
B x D x H mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Gewicht kg 790 790 790

Technische gegevens DN 30C

Basisuitvoering

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 35
Debiet totale installatie bij werkdruk m³/min 6,11 8,92 7,02
Toerental compressorblok 1/min 1.139 1.095 929
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 30 30 30
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Inlaatdruk bar 10 10 13
Einddruk bar 25 45 20
Debiet totale installatie bij werkdruk m³/min 11,35 6,98 16,74
Toerental compressorblok 1/min 1.034 1.034 1.139
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 30 30 30
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Inlaatdruk bar 13
Einddruk bar 45
Debiet totale installatie bij werkdruk m³/min 9,53
Toerental compressorblok 1/min 1.034
Aantal zuigers — 3
Nominaal motorvermogen kW 30
Geluidsniveau dB (A) 78
Aansluiting perslucht zuigzijdeG 2
Aansluiting perslucht perszijdeG 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960
Gewicht kg 1.470

Technische gegevens DN 22C

Basisuitvoering

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 30
Debiet totale installatie bij werkdruk m³/min 4,75 6,91 6,16
Toerental compressorblok 1/min 1.315 1.227 1.139
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 22 22 22
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Inlaatdruk bar 7,5 10 10
Einddruk bar 35 25 40
Debiet totale installatie bij werkdruk m³/min 5,32 9,09 5,99
Toerental compressorblok 1/min 1.034 1.183 876
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 22 22 22
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Inlaatdruk bar 13 13
Einddruk bar 20 30
Debiet totale installatie bij werkdruk m³/min 13,19 10,27
Toerental compressorblok 1/min 1.271 1.034
Aantal zuigers — 3 3
Nominaal motorvermogen kW 22 22
Geluidsniveau dB (A) 78 78
Aansluiting perslucht zuigzijdeG 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.370 1.370

Technische gegevens DN 37C

Basisuitvoering

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Inlaatdruk bar 5 7,5 10
Einddruk bar 20 30 25
Debiet totale installatie bij werkdruk m³/min 7,36 9,39 12,98
Toerental compressorblok 1/min 1.315 1.183 1.183
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 37 37 37
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Inlaatdruk bar 10 13 13
Einddruk bar 40 20 35
Debiet totale installatie bij werkdruk m³/min 9,96 18,59 13,57
Toerental compressorblok 1/min 981 1.271 981
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 37 37 37
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.500 1.500 1.500

Technische gegevens DN 45C

Basisuitvoering

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Inlaatdruk bar 7,5 7,5 10
Einddruk bar 25 30 25
Debiet totale installatie bij werkdruk m³/min 10,74 9,75 14,41
Toerental compressorblok 1/min 1.315 1.227 1.315
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 45 45 45
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Inlaatdruk bar 10 13 13
Einddruk bar 35 20 45
Debiet totale installatie bij werkdruk m³/min 12,9 19,21 13,77
Toerental compressorblok 1/min 1.227 1.315 1.034
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 45 45 45
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.510 1.510 1.510

Technische gegevens DN 45C SFC

Basisuitvoering

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Inlaatdruk bar 7,5 7,5 10
Einddruk bar 25 30 25
Debiet totale installatie bij werkdruk m³/min 10,74 9,75 14,41
Toerental compressorblok 1/min 1.315 1.227 1.315
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 45 45 45
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Inlaatdruk bar 10
Einddruk bar 35
Debiet totale installatie bij werkdruk m³/min 12,9
Toerental compressorblok 1/min 1.227
Aantal zuigers — 3
Nominaal motorvermogen kW 45
Geluidsniveau dB (A) 78
Aansluiting perslucht zuigzijdeG 2
Aansluiting perslucht perszijdeG 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960
Gewicht kg 1.510

Technische gegevens DN 37C S SFC

Basisuitvoering

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Inlaatdruk bar 7,5 7,5 10
Einddruk bar 25 30 25
Debiet totale installatie bij werkdruk m³/min 6,66 6,42 9,09
Toerental compressorblok 1/min 1.183 1.183 1.183
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 37 37 37
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Inlaatdruk bar 10
Einddruk bar 40
Debiet totale installatie bij werkdruk m³/min 8,02
Toerental compressorblok 1/min 1.139
Aantal zuigers — 3
Nominaal motorvermogen kW 37
Geluidsniveau dB (A) 78
Aansluiting perslucht zuigzijdeG 2
Aansluiting perslucht perszijdeG 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960
Gewicht kg 1.500

Technische gegevens DN 37C L SFC

Basisuitvoering

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Inlaatdruk bar 5 7,5 10
Einddruk bar 20 30 25
Debiet totale installatie bij werkdruk m³/min 7,36 9,39 12,98
Toerental compressorblok 1/min 1.315 1.183 1.183
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 37 37 37
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Inlaatdruk bar 10
Einddruk bar 30
Debiet totale installatie bij werkdruk m³/min 12,21
Toerental compressorblok 1/min 1.139
Aantal zuigers — 3
Nominaal motorvermogen kW 37
Geluidsniveau dB (A) 78
Aansluiting perslucht zuigzijdeG 2
Aansluiting perslucht perszijdeG 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960
Gewicht kg 1.500

Technische gegevens DN 30C S SFC

Basisuitvoering

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 35
Debiet totale installatie bij werkdruk m³/min 4,07 6,4 5,93
Toerental compressorblok 1/min 1.139 1.139 1.139
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 30 30 30
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Inlaatdruk bar 10 10 10
Einddruk bar 25 35 40
Debiet totale installatie bij werkdruk m³/min 8,75 8,26 8,02
Toerental compressorblok 1/min 1.139 1.139 1.139
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 30 30 30
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.470 1.470 1.470

Technische gegevens DN 30C L SFC

Basisuitvoering

ModelDN 30C L SFC 5/25 bar
Inlaatdruk bar 5
Einddruk bar 25
Debiet totale installatie bij werkdruk m³/min 6,11
Toerental compressorblok 1/min 1.139
Aantal zuigers — 3
Nominaal motorvermogen kW 30
Geluidsniveau dB (A) 78
Aansluiting perslucht zuigzijdeG 2
Aansluiting perslucht perszijdeG 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960
Gewicht kg 1.470

Technische gegevens DN 22C SFC

Basisuitvoering

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Inlaatdruk bar 5 7,5 7,5
Einddruk bar 25 25 30
Debiet totale installatie bij werkdruk m³/min 4,75 6,91 6,16
Toerental compressorblok 1/min 1.315 1.227 1.139
Aantal zuigers — 3 3 3
Nominaal motorvermogen kW 22 22 22
Geluidsniveau dB (A) 78 78 78
Aansluiting perslucht zuigzijdeG 2 G 2 G 2
Aansluiting perslucht perszijdeG 1½ G 1½ G 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Gewicht kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Inlaatdruk bar 10
Einddruk bar 25
Debiet totale installatie bij werkdruk m³/min 9,09
Toerental compressorblok 1/min 1.183
Aantal zuigers — 3
Nominaal motorvermogen kW 22
Geluidsniveau dB (A) 78
Aansluiting perslucht zuigzijdeG 2
Aansluiting perslucht perszijdeG 1½
Afmetingen
B x D x H mm 		1.280 x 1.830 x 1.960
Gewicht kg 1.370

Pagina afdrukken
