Middelgrote schroefcompressoren van 18 tot 110 kW


Energie-efficiënte schroefcompressoren – tot in het kleinste detail

De persluchttoevoer met schroefcompressoren staat bij ons centraal in uw productie. Onze series ASD, BSD, CSD en CSD(X) garanderen een betrouwbare persluchttoevoer voor uw processen met een ongeëvenaarde efficiëntie.

De installaties zijn perfecte teamplayers en kunnen via SIGMA AIR MANAGER 4.0 eenvoudig worden geïntegreerd in bestaande sturingstechniek. Om ervoor te zorgen dat u de perslucht verkrijgt die u ook werkelijk nodig hebt, bieden wij onze schroefcompressoren aan in verschillende uitvoeringen.

  • Basismodel
  • met koeldroger voor een extra hoge persluchtkwaliteit: model T
  • met toerengeregelde aandrijving voor optimaal rendement via een breed regelbereik: model SFC
  • Met synchrone reluctantiemotor: Door het met name in deellastbereik duidelijk hogere rendement dan dat van vergelijkbare asynchroonsystemen zijn aanzienlijke energiebesparingen mogelijk.
  • Als totaaloplossing met aangebouwde koeldroger en toerentalgeregelde aandrijving: model T SFC
Onze experts helpen u graag bij uw keuze van het juiste model.

Uw voordelen

  • Energie besparen:
    Installaties met vast toerental en asynchrone motoren worden gekenmerkt door energie-efficiëntieklasse IE4. In de frequentiegeregelde schroefcompressoren installeren wij motoren van klasse IE5 en deze voldoen aan systeemrendement IES2.
  • Langere levensduur:
    Elektronisch thermomanagement zorgt voor dynamische regeling van de vloeistoftemperatuur van de series ASD, BSD, CSD en CSD(X). Zo bent u er zeker van dat condensaatvorming en daarmee samenhangende vochtschade worden vermeden en profiteert u tegelijkertijd van extra stroombesparingen.
  • Warmteterugwinning:
    Onze schroefcompressoren zetten de toegevoerde elektrische aandrijfenergie 100% om in warmte-energie. 96% hiervan is beschikbaar voor warmteterugwinning. Maak gebruik van dit potentieel!

CSD(X) – Vermogen omgezet in efficiëntie

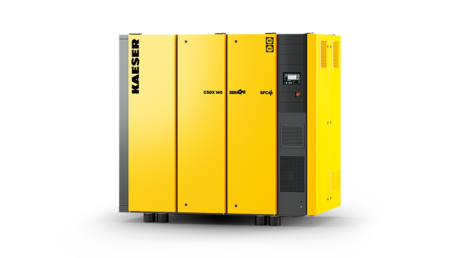

Schroefcompressor CSDX van KAESER

De nieuwe generatie oliegeïnjecteerde schroefcompressoren van de serie CSD(X) zorgt preciezer en efficiënter voor prestaties in de toepassing. Aan de basis hiervan ligt de geïntegreerde aggregaatstring. Hiermee kan het bloktoerental worden afgestemd op het energetische optimum in ieder bedrijfspunt. Het ingebouwde elektronische thermomanagement (ETM) en het nieuw ontworpen inlaatventiel in combinatie met het grotere inlaatfilter zorgen voor een hogere efficiëntie van de schroefcompressor. De ventilator met frequentieregeling zorgt voor verdere energiebesparing en een kleinere CO2-voetafdruk. Deze voert alleen de hoeveelheid koellucht toe die nodig is.

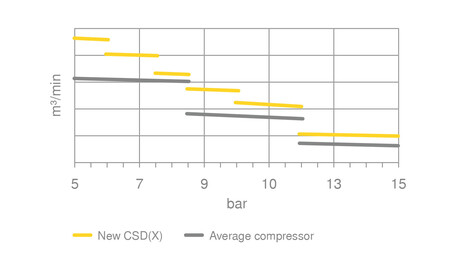

De nieuwe zes drukvarianten van de CSD(X)
Zes drukvarianten zorgen voor aanzienlijk meer capaciteit en het belangrijkste: hierdoor zijn nog nauwkeurigere aanpassingen aan uw individuele drukvraag mogelijk.

Voor een nog hogere energie-efficiëntie legt KAESER de focus voortdurend op de hoogst mogelijke aandrijfefficiëntie. Installaties met een vast toerental zijn uitgerust asynchrone motoren met de best mogelijke energie-efficiëntieklasse IE4. SFC-installaties met frequentieregeling zijn voorzien van motoren van klasse IE5 en voldoen bovendien aan systeemrendement IES2 en daarmee aan de hoogst mogelijke efficiëntie volgens de norm IEC 61800-9.



Onze schroefcompressoren tot 110 kW in detail

Condensaatvorming effectief voorkomen

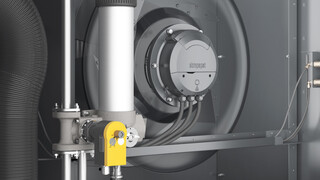

Elektronisch thermisch beheer om condensatie te voorkomen.

Met het elektronische thermomanagement (ETM) voorkomt de compressorsturing SIGMA CONTROL 2 effectief de vorming van condensaat. Bij de CSD(X) kan SIGMA CONTROL 2 bovendien de koelluchttoevoer aanpassen aan de omgevingsomstandigheden door de frequentieregeling van de ventilatormotor. Op deze manier kan het ventilatortoerental en daarmee het energieverbruik aanzienlijk worden verlaagd bij lage temperaturen of bij deellastbedrijf.

Efficiënt en zeker bedrijf
Compressorsturing SIGMA CONTROL 2

De geïntegreerde sturing SIGMA CONTROL 2 coördineert de persluchtproductie, zorgt voor een efficiënt en zeker bedrijf van de installatie en garandeert een perfecte samenspel in het systeemnetwerk. Alle relevante componenten en bedrijfstoestanden van de installatie worden bewaakt en geanalyseerd. De exploitant beschikt over alle mogelijkheden om de installaties ook te koppelen aan sturingstechniek (SCADA).

Energie-efficiëntie is de hoogste prioriteit
Sparen met KAESER lifecyclebeheer

De aankoopprijs en onderhoudskosten van een compressor vertegenwoordigen slechts een klein deel van zijn totale levenscycluskosten. Het hoofdaandeel van de totale uitgaven wordt gevormd door de energiekosten. Als aanbieder van persluchtsystemen bieden wij u een individueel ontwerp dat perfect is afgestemd op uw behoeften, een energie-efficiënt persluchtstation en betrouwbare service. Wij staan als partner gedurende de gehele levensduur van uw persluchtstation voor u klaar.

Hoge persluchtkwaliteit met lage energievraag

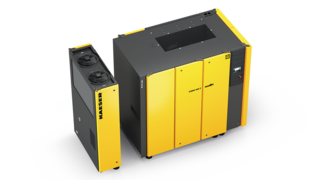

CSDX-schroefcompressor met aangebouwde droger.

Wilt u uw persluchtnet beschermen tegen leidingcorrosie, uitval van apparatuur en productschade? Dan is een aangebouwde droger voor de schroefcompressoren van de series ASD, BSD, CSD en CSD(X) de perfecte keuze.

Het robuuste en compacte ontwerp van de koeldroger zorgt voor een vermindering van de hoeveelheid koelmiddel en daarmee ook het CO2-equivalent. Dankzij de energiebesparingsregeling is de droger alleen in bedrijf wanneer er perslucht doorheen stroomt. Dit garandeert de benodigde persluchtkwaliteit voor de toepassing in combinatie met het hoogst mogelijke rendement.

Technische gegevens ASD

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Technische gegevens BSD

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Technische gegevens CSD

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Technische gegevens CSDX

Basisuitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T SFC-uitvoering

Model Werkdruk bar Debiet totale installatie bij werkdruk m³/min Max. overdruk bar Nominaal motorvermogen kW Koeldroger Afmetingen
B x D x H mm 		Persluchtaansluiting Geluidsniveau dB (A) Gewicht kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Aanbouwkoeldroger

Model Opgenomen vermogen kW Drukdauwpunt °C Koelmiddel Aardopwarmingsvermogen Hoeveelheid koelmiddel kg Gewicht koelmiddel als CO2-equivalent t Hermetisch koelcircuit
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -

Vallourec
Ronduit geslaagde resultaten

Bedrijfszekere perslucht

Kaeser schroefcompressoren zorgen bij Vallourec voor betrouwbare en energie-efficiënte productie van kolossale stalen buizen van meerdere tonnen.
